Jak podłączyć żyrandol do 3 kabli? Prosty poradnik krok po kroku

Podłączenie nowego żyrandola może wydawać się skomplikowane, zwłaszcza gdy napotykamy na standardową w polskich domach sytuację trzech przewodów wystających z sufitu. Ten artykuł stanowi praktyczny przewodnik krok po kroku, który pomoże Ci bezpiecznie i samodzielnie wykonać ten montaż, unikając najczęstszych błędów. Zapraszam do lektury, która rozwieje Twoje wątpliwości i doda pewności siebie.

Zanim zaczniesz, czyli bezpieczeństwo to absolutna podstawa

Praca z prądem elektrycznym nigdy nie powinna być traktowana lekko. Niewłaściwe postępowanie może prowadzić do poważnych konsekwencji, takich jak porażenie prądem, które może być śmiertelne, a także do pożaru instalacji elektrycznej. Dlatego zanim na dobre zabierzesz się za montaż żyrandola, musisz bezwzględnie zapoznać się z podstawowymi zasadami bezpieczeństwa i stosować je w praktyce. Pamiętaj, że Twoje życie i zdrowie, a także bezpieczeństwo Twojego domu, są najważniejsze.

Dlaczego nigdy nie wolno lekceważyć prądu? Kluczowe zasady BHP

Prąd elektryczny, choć niewidoczny, jest potężną siłą, która wymaga szacunku. Nawet niskie napięcie może spowodować niebezpieczne skurcze mięśni, utratę przytomności, a w skrajnych przypadkach zatrzymanie akcji serca. Dlatego kluczowe jest przestrzeganie zasad Bezpieczeństwa i Higieny Pracy (BHP). Przede wszystkim, nigdy nie pracuj pod napięciem. Zawsze upewnij się, że obwód, nad którym pracujesz, jest całkowicie odłączony od zasilania. Używaj wyłącznie narzędzi z izolowanymi rękojeściami, które chronią przed przypadkowym kontaktem z prądem. Unikaj dotykania gołych przewodów, nawet jeśli wydaje Ci się, że zasilanie jest wyłączone zawsze warto to sprawdzić.

Krok 1: Wyłącz zasilanie jak znaleźć i wyłączyć odpowiedni bezpiecznik?

Pierwszym i absolutnie kluczowym krokiem przed rozpoczęciem jakichkolwiek prac jest wyłączenie zasilania w obwodzie oświetleniowym. Zlokalizuj skrzynkę rozdzielczą w swoim domu. Zazwyczaj znajduje się ona w przedpokoju, korytarzu lub piwnicy. W skrzynce znajdziesz szereg bezpieczników (lub wyłączników nadprądowych). Aby zidentyfikować ten właściwy, możesz:

1. Wyłączyć główny bezpiecznik, jeśli chcesz odciąć prąd w całym mieszkaniu (niezalecane, jeśli pracujesz tylko nad jednym obwodem).
2. Wyłączać bezpieczniki pojedynczo, a po każdym wyłączeniu sprawdzać, czy światło w pomieszczeniu, gdzie ma być montowany żyrandol, zgasło.
3. Jeśli masz opisane bezpieczniki, poszukaj oznaczenia związanego z oświetleniem lub konkretnym pomieszczeniem.

Gdy już zlokalizujesz właściwy bezpiecznik, po prostu go wyłącz. Upewnij się, że jest on w pozycji "OFF" lub "0".

Krok 2: Sprawdź dwa razy! Jak upewnić się próbnikiem, że w kablach nie ma napięcia?

Jak go używać?

1. Włącz zasilanie w obwodzie, który przed chwilą wyłączyłeś na bezpieczniku.
2. Ostrożnie dotknij końcówką próbnika do każdego z przewodów wystających z sufitu. Pamiętaj, aby jednocześnie dotykać metalowym elementem na rękojeści próbnika (jeśli taki posiada) to zamyka obwód i pozwala na prawidłowe działanie urządzenia.
3. Po sprawdzeniu każdego przewodu, ponownie wyłącz bezpiecznik.

Pamiętaj: Jeśli próbnik wskaże obecność napięcia w którymkolwiek z przewodów, natychmiast przerwij pracę i wróć do punktu pierwszego, upewniając się, że wyłączyłeś właściwy bezpiecznik. Dopiero gdy próbnik nie wykaże obecności napięcia w żadnym z przewodów, możesz przystąpić do dalszych prac.

Niezbędnik domowego elektryka: Jakie narzędzia przygotować?

Aby montaż żyrandola przebiegł sprawnie i bezpiecznie, warto wcześniej przygotować sobie odpowiednie narzędzia. Posiadanie właściwego sprzętu nie tylko ułatwi pracę, ale przede wszystkim zapewni bezpieczeństwo i profesjonalny efekt końcowy. Oto lista rzeczy, które przydadzą Ci się podczas tej instalacji.

Próbnik napięcia, śrubokręty, kostka co dokładnie będzie Ci potrzebne?

Oto lista podstawowych narzędzi, które warto mieć pod ręką:

• Próbnik napięcia (teser): Jak już wspomnieliśmy, jest to absolutnie niezbędne narzędzie do sprawdzenia, czy w przewodach nie ma napięcia.
• Zestaw śrubokrętów: Przyda Ci się kilka rodzajów płaskie i krzyżakowe, najlepiej z izolowanymi rękojeściami. Będą potrzebne do odkręcania i dokręcania śrub w kostkach elektrycznych oraz do mocowania samego żyrandola.
• Szczypce do ściągania izolacji: Pozwalają na precyzyjne usunięcie izolacji z końcówek przewodów, bez ich uszkadzania.
• Kostka elektryczna (lub szybkozłączki): Służy do bezpiecznego i trwałego łączenia przewodów.
• Taśma izolacyjna: Może być użyta do dodatkowego zabezpieczenia połączeń, choć nowoczesne kostki zazwyczaj nie wymagają tego zabiegu.
• Klucze (opcjonalnie): Niektóre żyrandole mogą wymagać użycia kluczy do montażu elementów.

Kostka śrubowa czy szybkozłączka? Które rozwiązanie wybrać do łączenia kabli?

Wybór odpowiedniego sposobu łączenia przewodów jest kluczowy dla trwałości i bezpieczeństwa instalacji. Dwie najpopularniejsze opcje to kostki śrubowe i szybkozłączki.

Kostki śrubowe to tradycyjne rozwiązanie. Wymagają one precyzyjnego włożenia przewodów do otworów i dokręcenia śrub. Są one zazwyczaj tańsze i pozwalają na wielokrotne użycie. Jednak ich montaż może być nieco bardziej czasochłonny, a połączenie może poluzować się z czasem, jeśli nie zostanie dokręcone wystarczająco mocno.

Szybkozłączki, takie jak popularne WAGO, to nowoczesne i bardzo wygodne rozwiązanie. Wystarczy włożyć odpowiednio przygotowany przewód do otworu, a specjalny mechanizm samoczynnie go zaciśnie. Są one niezwykle łatwe w montażu, zapewniają pewne i trwałe połączenie, a także są bezpieczniejsze, ponieważ minimalizują ryzyko przypadkowego dotknięcia gołego przewodu. Idealnie nadają się dla osób, które nie mają dużego doświadczenia w pracach elektrycznych.

Dla większości domowych zastosowań, zwłaszcza przy montażu żyrandola, szybkozłączki są zazwyczaj lepszym wyborem ze względu na łatwość i bezpieczeństwo użytkowania.

Trzy kable, dwa scenariusze jak odczytać instalację w suficie?

Kiedy spoglądasz na trzy przewody wystające z sufitu, mogą one oznaczać dwie zupełnie różne konfiguracje instalacji elektrycznej. Zrozumienie tych różnic jest kluczowe dla prawidłowego podłączenia żyrandola, zwłaszcza jeśli ma on możliwość sterowania różnymi sekcjami oświetlenia. Przyjrzyjmy się bliżej tym dwóm scenariuszom.

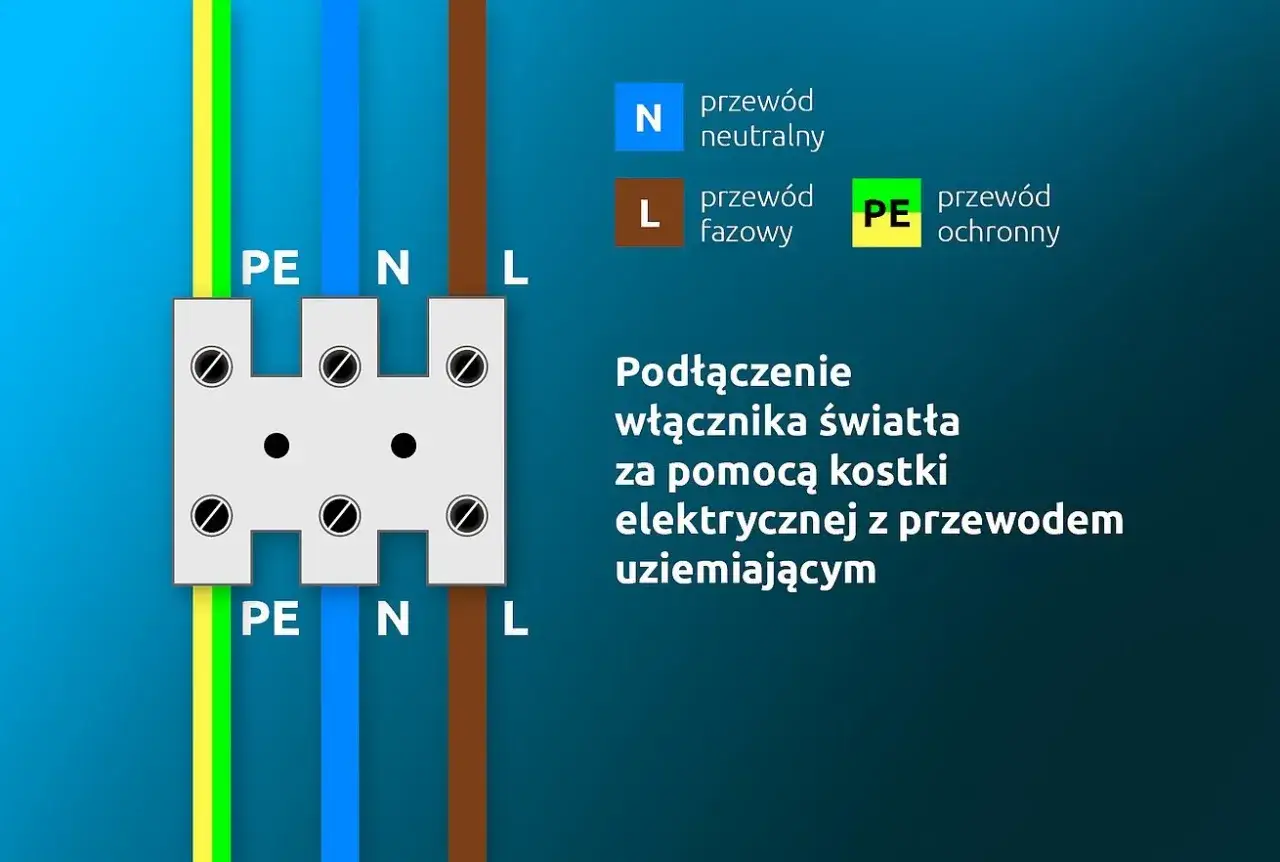

Scenariusz A: Faza, Neutralny, Ochronny (L, N, PE) co oznaczają poszczególne kolory?

Jest to najbardziej powszechny i bezpieczny układ trzech przewodów w instalacji elektrycznej. Jego przeznaczenie jest następujące:

• Przewód fazowy (L): Zazwyczaj jest to przewód w kolorze brązowym lub czarnym. To nim płynie prąd o napięciu około 230V, który zasila urządzenie.
• Przewód neutralny (N): Ma kolor niebieski (w starszych instalacjach mógł być szary). Jest to tzw. "zero", które służy do zamknięcia obwodu elektrycznego.
• Przewód ochronny (PE): Zawsze jest w kolorze żółto-zielonym. Jego główną rolą jest zapewnienie bezpieczeństwa w przypadku awarii izolacji lub zwarcia, odprowadza niebezpieczne napięcie do ziemi, chroniąc przed porażeniem. Ten przewód nie jest niezbędny do samego działania światła, ale jego obecność jest kluczowa dla bezpieczeństwa.

W tym scenariuszu, jeśli podłączysz do niego standardowy żyrandol, wszystkie żarówki zapalą się jednocześnie po włączeniu pojedynczego włącznika światła.

Scenariusz B: Dwie Fazy, Jeden Neutralny (L1, L2, N) kiedy spotkasz taki układ i co on umożliwia?

Ten układ przewodów jest przeznaczony dla instalacji, w których stosuje się podwójne włączniki światła, pozwalające na sterowanie dwoma niezależnymi sekcjami oświetlenia. Wygląda on następująco:

• Dwa przewody fazowe (L1, L2): Zazwyczaj są to przewody w kolorach czarnym i brązowym. Każdy z nich zasila inną sekcję żyrandola.
• Jeden przewód neutralny (N): W kolorze niebieskim. Jest on wspólny dla obu sekcji.

W tym układzie przewód ochronny (PE) może nie występować. Jest to typowe dla starszych instalacji lub tam, gdzie nie było przewidziane uziemienie. Umożliwia on sterowanie żyrandolem tak, aby np. połowa żarówek zapalała się po pierwszym kliknięciu włącznika, a druga połowa po drugim.

Jak zidentyfikować przeznaczenie kabli, jeśli kolory są niestandardowe (stare budownictwo)?

Stare instalacje elektryczne bywają kapryśne, a kolory przewodów nie zawsze odpowiadają dzisiejszym normom. W takich sytuacjach identyfikacja kabli staje się nieco trudniejsza, ale nadal możliwa. Próbnik napięcia jest tu Twoim najlepszym przyjacielem. Po wyłączeniu bezpiecznika i upewnieniu się, że w obwodzie nie ma napięcia, możesz:

• Zidentyfikować przewód fazowy (L): Włącz bezpiecznik, a następnie użyj próbnika. Przewód, który wskaże obecność napięcia, to faza. Po sprawdzeniu, natychmiast wyłącz bezpiecznik!
• Zidentyfikować pozostałe przewody: W instalacji z trzema przewodami, po zidentyfikowaniu fazy (L), pozostałe dwa to prawdopodobnie neutralny (N) i ochronny (PE) lub dwa przewody fazowe (L1, L2) i neutralny (N).
• Użyj miernika uniwersalnego (multimetru): Jeśli masz dostęp do multimetru, możesz dokładnie zmierzyć napięcie między poszczególnymi przewodami, co pomoże Ci jednoznacznie określić ich przeznaczenie.

Jeśli masz jakiekolwiek wątpliwości co do identyfikacji przewodów w starej instalacji, zawsze lepiej wezwać elektryka. Pomyłka może być kosztowna i niebezpieczna.

Podłączamy żyrandol krok po kroku: Instrukcja dla instalacji z jednym włącznikiem (L, N, PE)

Ten scenariusz jest najprostszy i dotyczy sytuacji, gdy z sufitu wychodzą trzy standardowe przewody: fazowy (L), neutralny (N) i ochronny (PE), a Twój żyrandol ma być sterowany jednym, tradycyjnym włącznikiem światła. Postępuj zgodnie z poniższymi krokami, a wszystko powinno pójść gładko.

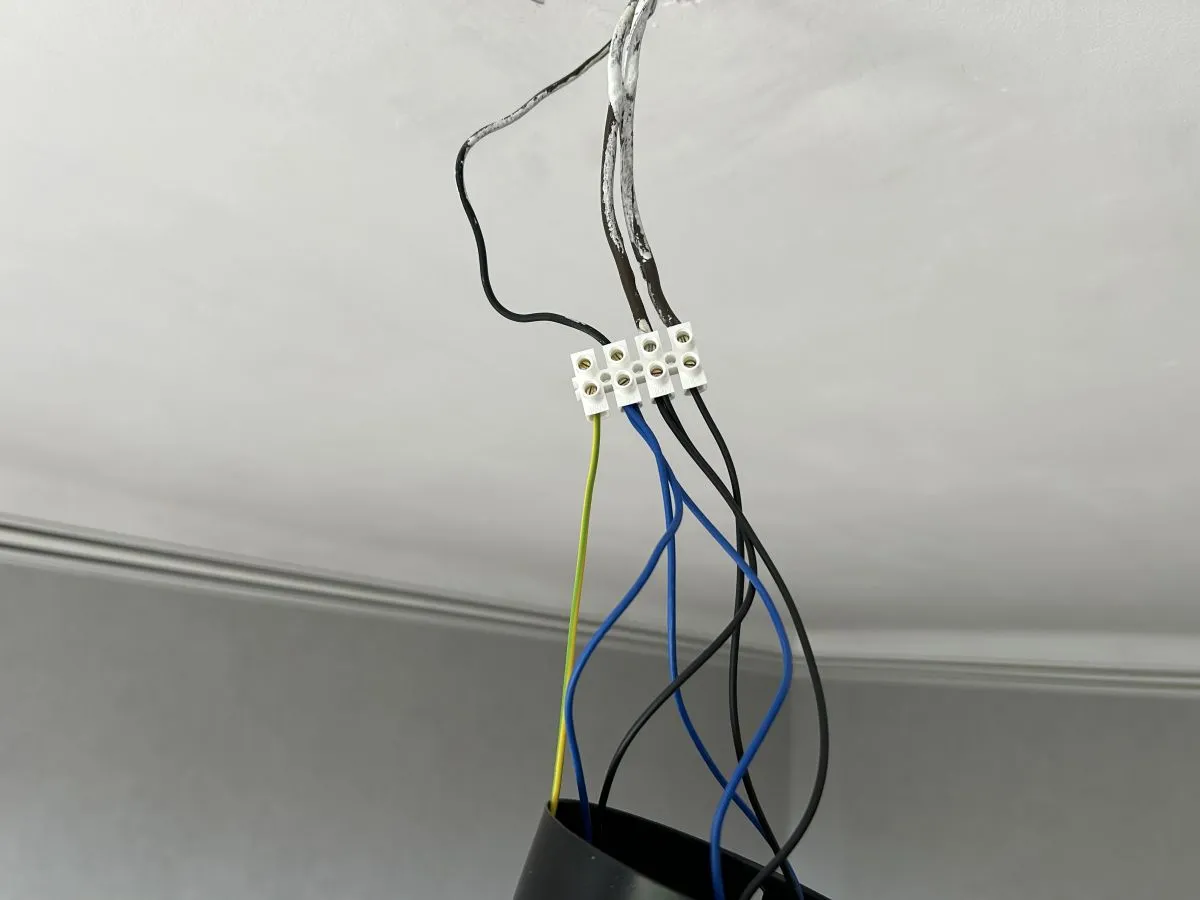

Łączenie "kolor do koloru": Jak połączyć przewody fazowe, neutralne i ochronne?

Po upewnieniu się, że zasilanie jest wyłączone i sprawdzony jest brak napięcia, możesz przystąpić do łączenia przewodów. Kluczem jest tutaj zasada "kolor do koloru", która zapewnia prawidłowe i bezpieczne połączenie:

1. Przewód fazowy (L): Weź przewód fazowy wychodzący z sufitu (zazwyczaj brązowy lub czarny) i połącz go z przewodem fazowym żyrandola (również brązowym lub czarnym). Użyj do tego celu kostki elektrycznej lub szybkozłączki. Upewnij się, że połączenie jest solidne.
2. Przewód neutralny (N): Następnie połącz przewód neutralny z sufitu (niebieski) z przewodem neutralnym żyrandola (niebieski). Ponownie, użyj kostki lub szybkozłączki.
3. Przewód ochronny (PE): Na końcu połącz przewód ochronny z sufitu (żółto-zielony) z przewodem ochronnym żyrandola (żółto-zielony). Jest to kluczowe dla bezpieczeństwa.

Podczas ściągania izolacji z końcówek przewodów, rób to ostrożnie, aby nie uszkodzić żył. Następnie, upewnij się, że każdy przewód jest pewnie zamocowany w kostce lub szybkozłączce. Dobrze wykonane połączenie to podstawa bezpieczeństwa.

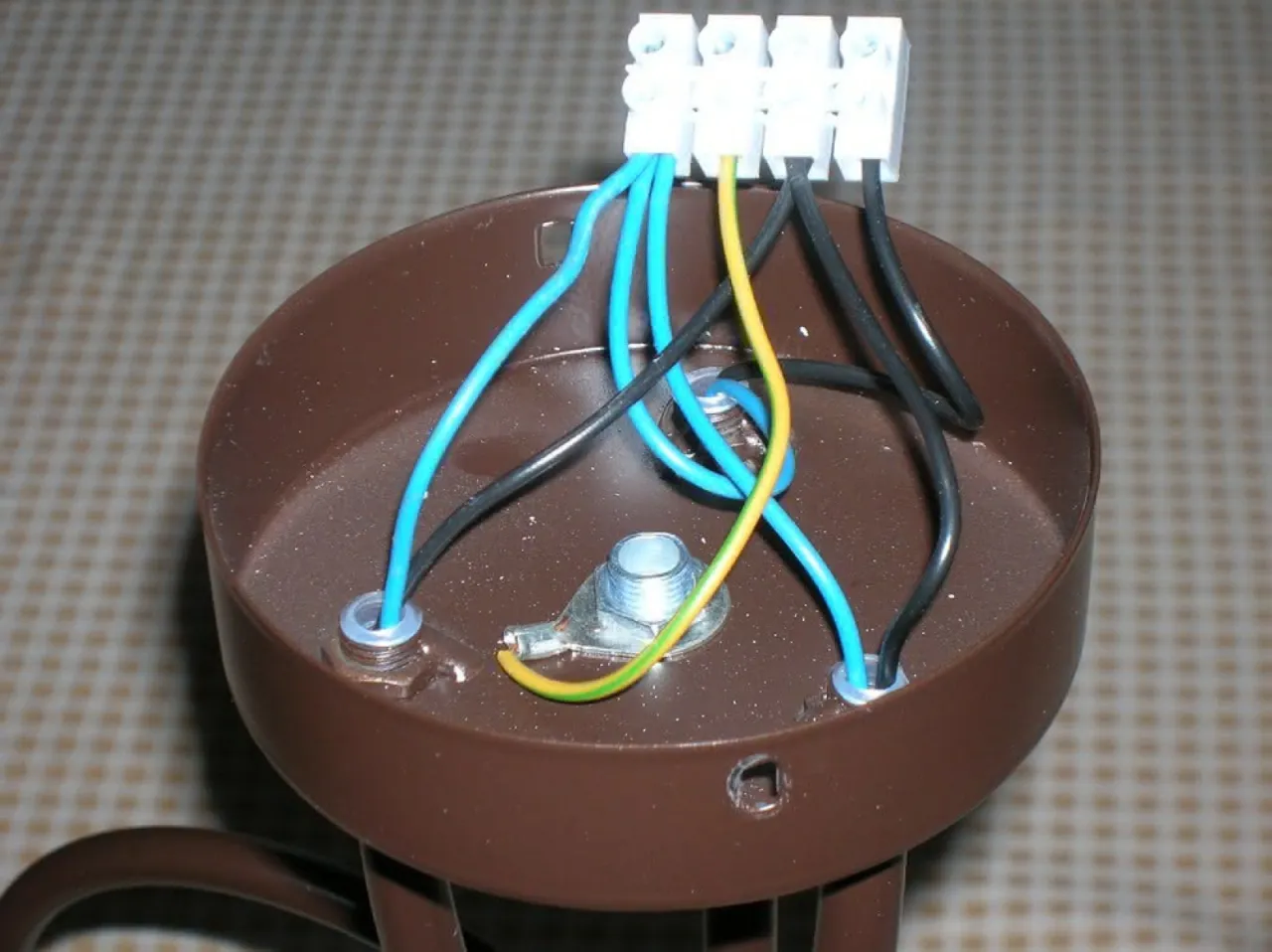

Mój żyrandol ma 5 kabli, a z sufitu wychodzą 3 co zrobić z nadmiarowymi przewodami?

Czasami zdarza się, że żyrandol jest przystosowany do podziału na sekcje (ma więcej niż jeden przewód fazowy), a instalacja sufitowa oferuje tylko jeden przewód fazowy (L), neutralny (N) i ochronny (PE). Nie martw się, to częsta sytuacja. Zgodnie z danymi z polskielampy.pl, w takim przypadku należy postąpić następująco:

• Połącz wszystkie przewody fazowe (L) z żyrandola razem. Jeśli Twój żyrandol ma np. dwa przewody fazowe (często oznaczone jako L1, L2), połącz je ze sobą w kostce.
• Podłącz połączone przewody fazowe do pojedynczego przewodu fazowego (L) z sufitu.
• Podobnie postąp z przewodami neutralnymi (N). Jeśli żyrandol ma więcej niż jeden przewód neutralny (choć jest to rzadziej spotykane), połącz je ze sobą i podłącz do przewodu neutralnego (N) z sufitu.

W ten sposób wszystkie żarówki w żyrandolu będą działać jednocześnie, sterowane jednym włącznikiem. Przewód ochronny (PE) podłączamy oczywiście do przewodu ochronnego z sufitu.

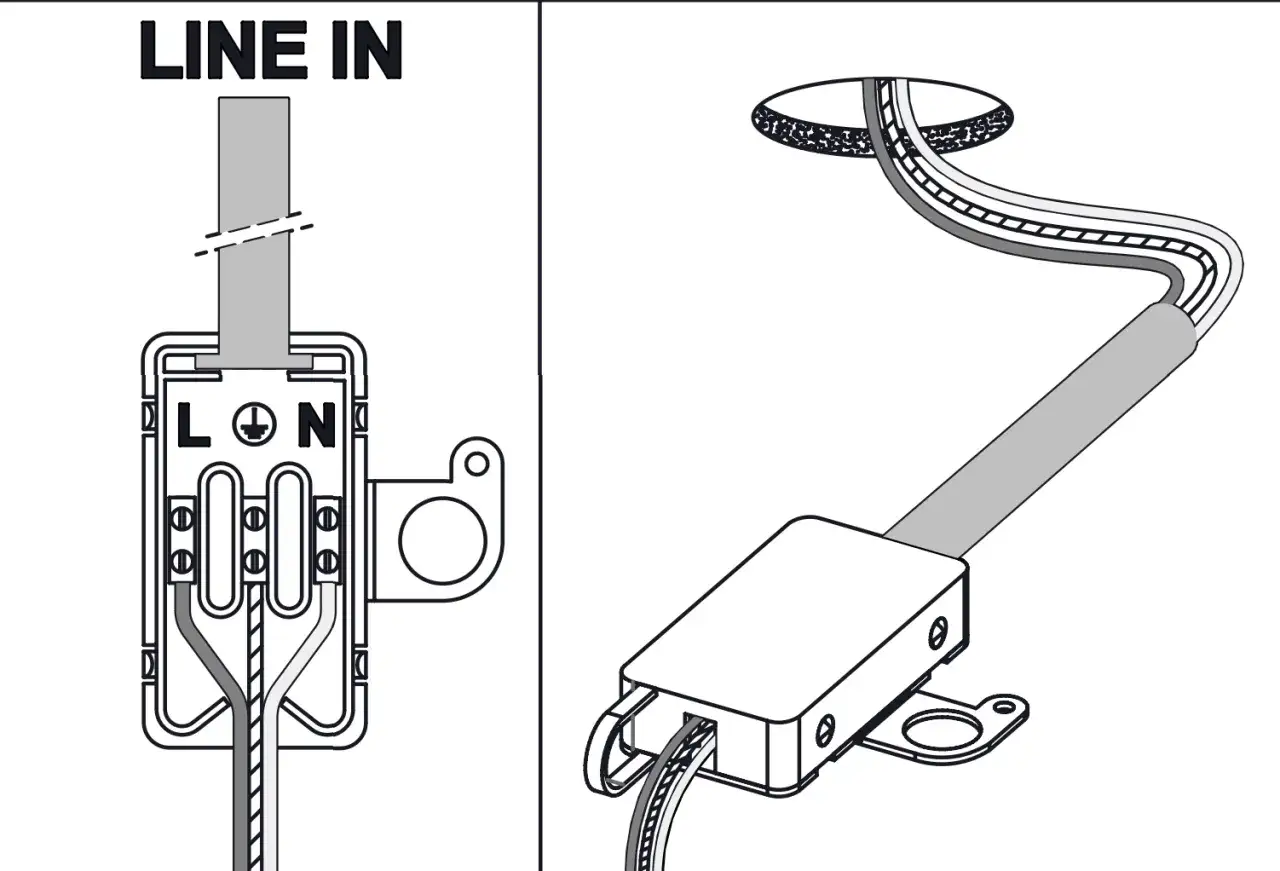

Bezpieczne mocowanie kostki i maskownicy ostatnie kroki montażu

Po wykonaniu wszystkich połączeń, przyszedł czas na ostatnie, ale równie ważne kroki. Delikatnie ułóż przewody i kostki elektryczne w puszce sufitowej lub w miejscu przeznaczonym na połączenia. Upewnij się, że żadne przewody nie są ściśnięte ani przytrzaśnięte, co mogłoby prowadzić do uszkodzenia izolacji. Następnie, ostrożnie zamocuj maskownicę żyrandola do sufitu. Powinna ona zakryć wszystkie połączenia i puszki, tworząc estetyczne i bezpieczne wykończenie. Upewnij się, że maskownica jest stabilnie przytwierdzona i nie zwisa.

Podłączamy żyrandol krok po kroku: Instrukcja dla podwójnego włącznika (L1, L2, N)

Jeśli w Twoim suficie znajdują się trzy przewody, ale są one skonfigurowane jako dwie fazy (L1, L2) i jeden przewód neutralny (N), oznacza to, że możesz wykorzystać potencjał podwójnego włącznika światła. Pozwala to na niezależne sterowanie dwoma sekcjami żarówek w żyrandolu. Oto jak to zrobić.

Jak podzielić żarówki w żyrandolu na dwie, niezależne sekcje?

Większość żyrandoli przeznaczonych do podwójnego włącznika posiada fabrycznie rozdzielone przewody fazowe dla różnych grup żarówek. Wewnątrz obudowy żyrandola zazwyczaj znajdziesz kilka przewodów wychodzących z oprawek żarówek. Twoim zadaniem jest zidentyfikowanie, które z nich należą do pierwszej sekcji, a które do drugiej.

Często producenci stosują oznaczenia lub po prostu układają przewody w sposób sugerujący podział. Jeśli żyrandol ma np. 6 żarówek, może mieć 2 przewody neutralne (N) i 2 zestawy po 3 przewody fazowe (L1, L2). Twoim zadaniem jest zidentyfikowanie tych dwóch grup przewodów fazowych.

Schemat podłączenia: Które kable z żyrandola połączyć z fazami L1 i L2?

Po zidentyfikowaniu sekcji w żyrandolu, możesz przystąpić do połączeń. Pamiętaj, że zasilanie musi być wyłączone!

1. Przewód neutralny (N): Jeśli żyrandol ma rozdzielone przewody neutralne dla każdej sekcji, połącz je wszystkie razem w jedną grupę. Następnie podłącz tę połączoną grupę do przewodu neutralnego (N) wychodzącego z sufitu.
2. Pierwsza sekcja fazowa (L1): Weź przewody fazowe (zazwyczaj brązowe lub czarne) należące do pierwszej sekcji żarówek w żyrandolu, połącz je razem i podłącz do przewodu fazowego L1 z sufitu.
3. Druga sekcja fazowa (L2): Podobnie postąp z przewodami fazowymi drugiej sekcji żarówek. Połącz je ze sobą i podłącz do drugiego przewodu fazowego L2 z sufitu.

W tym scenariuszu, jeśli z sufitu wychodzą tylko trzy przewody (L1, L2, N), nie ma przewodu ochronnego (PE). Upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane.

Co zrobić, jeśli mój żyrandol nie jest przystosowany do podziału na sekcje?

Jeśli Twój żyrandol ma tylko jeden przewód fazowy (L) i nie da się go podzielić na niezależne sekcje, a z sufitu wychodzą dwa przewody fazowe (L1, L2) i jeden neutralny (N), możesz go podłączyć w następujący sposób:

• Podłącz jedyny przewód fazowy (L) z żyrandola do jednego z przewodów fazowych z sufitu, na przykład do L1.
• Drugi przewód fazowy z sufitu (L2) pozostaw niepodłączony i dokładnie zaizoluj taśmą izolacyjną.
• Przewód neutralny (N) z żyrandola podłącz do przewodu neutralnego (N) z sufitu.

W takiej konfiguracji żyrandol będzie działał jak ze standardowym, pojedynczym włącznikiem światła. Sterowanie drugą fazą (L2) nie będzie miało wpływu na jego działanie.

Test i finalizacja: Jak sprawdzić, czy wszystko działa poprawnie?

Po wykonaniu wszystkich połączeń i zamocowaniu żyrandola, nadszedł czas na najważniejszy moment test. To właśnie teraz okaże się, czy wszystko zostało zrobione poprawnie. Pamiętaj, aby podejść do tego etapu z rozwagą i zachować podstawowe środki ostrożności.

Włączamy zasilanie kontrola działania oświetlenia

Powoli i ostrożnie wróć do skrzynki rozdzielczej. Upewnij się, że w pobliżu nie ma żadnych luźnych narzędzi ani przedmiotów, które mogłyby spowodować zwarcie. Następnie, włącz bezpiecznik, który wcześniej wyłączyłeś. Jeśli masz podwójny włącznik, możesz najpierw włączyć zasilanie w skrzynce, a dopiero potem sprawdzić działanie poszczególnych sekcji za pomocą włącznika w pomieszczeniu.

Po włączeniu zasilania, użyj włącznika światła, aby sprawdzić, czy żyrandol się zapala. Jeśli masz podwójny włącznik, przetestuj obie sekcje oświetlenia niezależnie. Obserwuj, czy żarówki świecą jasno i równomiernie.

Żyrandol nie świeci lub świeci tylko część żarówek? Najczęstsze błędy i jak je naprawić

Jeśli coś poszło nie tak, nie panikuj. Najczęstsze problemy są zazwyczaj spowodowane prostymi błędami. Pamiętaj jednak, aby przed jakąkolwiek interwencją ponownie wyłączyć zasilanie!

• Brak światła:
• Sprawdź, czy bezpiecznik nie wybił (czy jest w pozycji "ON").
• Upewnij się, że żarówki są sprawne i prawidłowo wkręcone w oprawki.
• Ponownie sprawdź wszystkie połączenia w kostkach elektrycznych. Czy żyły przewodów są dobrze zacśnięte? Czy żaden przewód nie wysunął się z kostki?
• Świeci tylko część żarówek (przy podwójnym włączniku):
• Sprawdź połączenia przewodów fazowych L1 i L2 z sufitem. Czy są one prawidłowo podłączone do odpowiednich sekcji żyrandola?
• Upewnij się, że żyrandol jest prawidłowo podzielony na sekcje, a przewody fazowe każdej sekcji są połączone razem i podłączone do odpowiedniej fazy z sufitu.
• Migotanie lub słabe światło:
• Może to wskazywać na luźne połączenie w kostce lub problem z instalacją. Sprawdź wszystkie połączenia.
• W skrajnych przypadkach może to być problem z samą instalacją elektryczną w domu.

Jeśli po sprawdzeniu tych punktów problem nadal występuje, być może konieczna będzie pomoc fachowca.

Kiedy wezwać fachowca? Sytuacje, w których nie warto ryzykować

Chociaż samodzielne podłączenie żyrandola jest często wykonalne, istnieją sytuacje, w których zdecydowanie lepiej jest powierzyć to zadanie profesjonalnemu elektrykowi. Twoje bezpieczeństwo jest najważniejsze, a próba samodzielnej naprawy w nieodpowiednich warunkach może prowadzić do tragicznych skutków.

Przeczytaj również: Oświetlenie akwarium 240l: Jak wybrać idealne światło? Poradnik

Brak pewności, stara instalacja, nietypowe problemy sygnały, by zadzwonić po elektryka

Oto sytuacje, w których nie powinieneś się wahać i natychmiast wezwać wykwalifikowanego elektryka:

• Brak pewności: Jeśli w którymkolwiek momencie poczujesz się niepewnie, nie masz pewności co do swoich umiejętności lub bezpieczeństwa wykonywanej czynności, lepiej odpuścić i zadzwonić po fachowca.
• Bardzo stara instalacja: Instalacje sprzed kilkudziesięciu lat mogą być kruche, a przewody zniszczone lub nieizolowane. Jeśli widzisz uszkodzone kable, niestandardowe kolory, brak przewodu ochronnego (PE) lub podejrzewasz, że instalacja jest w złym stanie, nie ryzykuj.
• Nietypowe problemy: Jeśli po podłączeniu żyrandola pojawiają się dziwne objawy, takie jak iskrzenie, zapach spalenizny, wybijanie bezpieczników, czy nietypowe zachowanie instalacji elektrycznej natychmiast wyłącz zasilanie i wezwij elektryka.
• Nietypowa instalacja sufitowa: Jeśli z sufitu wychodzi więcej niż trzy przewody, ich układ jest niezrozumiały, lub masz do czynienia z jakimikolwiek nietypowymi rozwiązaniami elektryk będzie w stanie prawidłowo zdiagnozować problem.

Pamiętaj, że praca przy instalacji elektrycznej przez osoby bez uprawnień i doświadczenia jest ryzykowna. Jak podkreśla polskielampy.pl, praca przy instalacji elektrycznej przez osoby bez uprawnień i doświadczenia jest ryzykowna. Oszczędność na elektryku w takich sytuacjach może skończyć się znacznie większymi kosztami naprawy lub, co gorsza, utratą zdrowia lub życia.
