Wybór odpowiednich przewodów elektrycznych do instalacji oświetleniowej to kluczowa kwestia, która wpływa nie tylko na funkcjonalność, ale przede wszystkim na bezpieczeństwo Twojego domu. Ten przewodnik krok po kroku rozwieje wszelkie wątpliwości, pomagając Ci podjąć świadomą decyzję i uniknąć kosztownych błędów.
Kluczowe aspekty wyboru przewodów do oświetlenia
- Standardowy przekrój 1,5 mm² jest wystarczający dla większości domowych instalacji oświetleniowych.
- Przewody YDYp i YDY są przeznaczone do montażu stałego, OMY do urządzeń przenośnych.
- Liczba żył (3, 4, 5) zależy od planowanego sterowania oświetleniem (np. włącznik pojedynczy, świecznikowy).
- Oświetlenie LED, zwłaszcza taśmy 12V, może wymagać większych przekrojów ze względu na spadki napięcia.
- Zawsze stosuj przewody z żyłą ochronną (PE) i przestrzegaj norm bezpieczeństwa.
Dlaczego dobór właściwego przewodu to fundament bezpiecznego oświetlenia
Jako Katarzyna Pawlak, z wieloletnim doświadczeniem w branży, mogę śmiało powiedzieć, że prawidłowy dobór przewodów elektrycznych do oświetlenia to absolutna podstawa bezpiecznej i funkcjonalnej instalacji w każdym domu. To nie jest element, na którym można czy powinno się oszczędzać. Niewłaściwy wybór może prowadzić do szeregu problemów, które zaważą na naszym komforcie, a co gorsza, na naszym bezpieczeństwie.

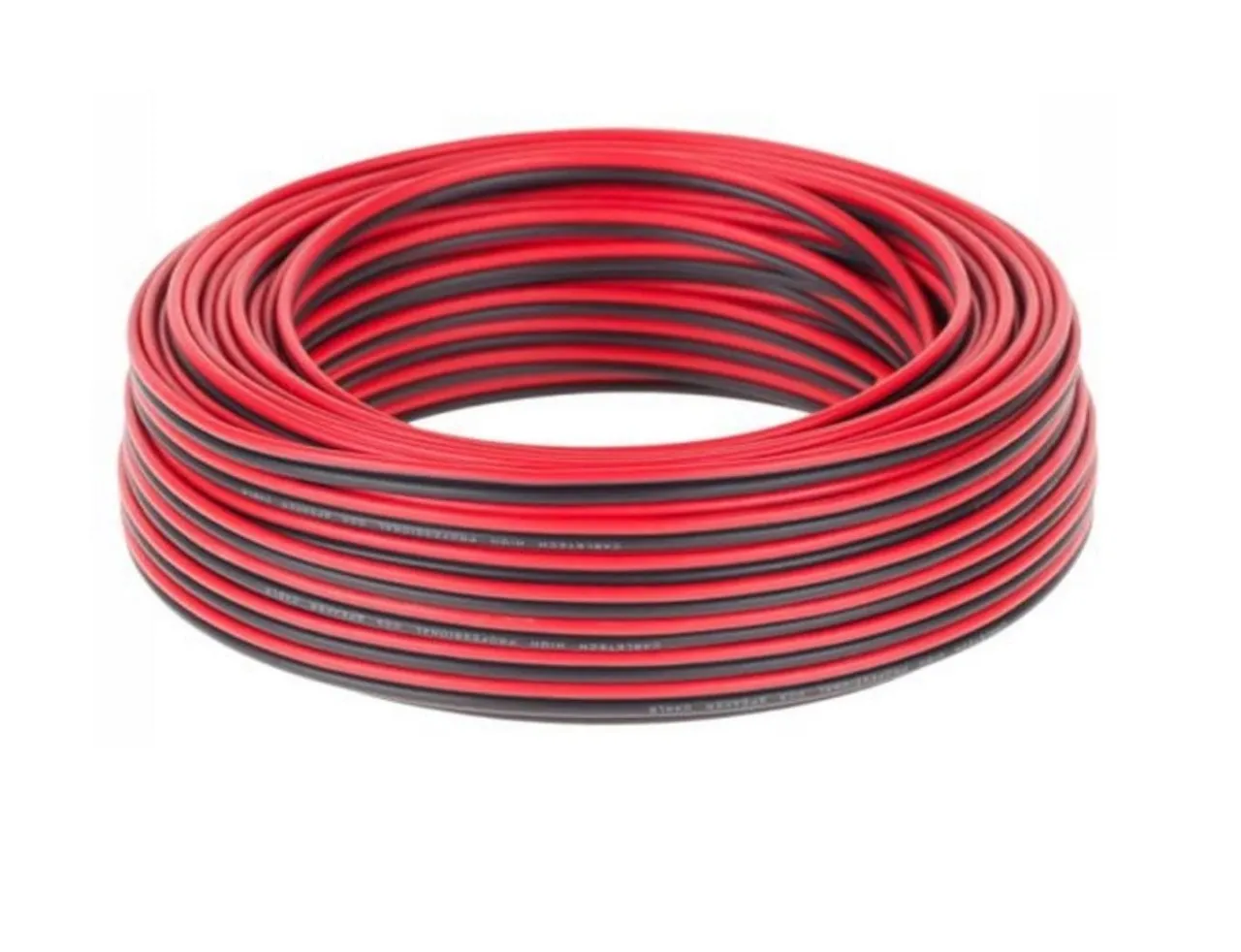

Przegrzanie, spadek napięcia, ryzyko pożaru poznaj konsekwencje złego wyboru
Wyobraźmy sobie sytuację: instalujemy nowe, piękne lampy, które mają rozświetlić nasz dom. Wybieramy przewody o zbyt małym przekroju. Co się dzieje? Prąd, który przez nie przepływa, napotyka większy opór, co prowadzi do jego przegrzewania. Ten proces, choć często niezauważalny na pierwszy rzut oka, stopniowo niszczy izolację przewodu. Może to objawiać się delikatnym zapachem palonej gumy, a w skrajnych przypadkach doprowadzić nawet do zapłonu materiałów znajdujących się w pobliżu przewodu, stwarzając realne ryzyko pożaru. Inną konsekwencją jest spadek napięcia. Lampy, zwłaszcza nowoczesne oświetlenie LED, mogą świecić słabiej, migotać, a ich żywotność może ulec skróceniu. Problem ten jest szczególnie dotkliwy przy długich obwodach lub przy zasilaniu urządzeń o większym poborze mocy. Niestety, te negatywne zjawiska często rozwijają się latami, a ich skutki mogą być katastrofalne.
Bezpieczeństwo przede wszystkim: rola norm i dlaczego nie warto oszczędzać na kablach
W Polsce, podobnie jak w całej Unii Europejskiej, instalacje elektryczne muszą spełniać rygorystyczne polskie normy. Te normy są wynikiem wieloletnich doświadczeń i badań, mających na celu zapewnienie maksymalnego bezpieczeństwa użytkownikom. Wybierając certyfikowane przewody, zgodne z obowiązującymi przepisami, mamy pewność, że spełniają one określone parametry techniczne i wytrzymałościowe. Oszczędzanie na jakości kabli to w moim przekonaniu fałszywa oszczędność. Koszt wymiany uszkodzonego przewodu, naprawy spowodowanych nim szkód, a w najgorszym wypadku koszty związane z pożarem, wielokrotnie przewyższają początkową różnicę w cenie. Pamiętajmy, że dobrej jakości przewód to inwestycja, która procentuje przez lata w postaci spokoju i bezpieczeństwa.
Kluczowe parametry przewodów jak czytać oznaczenia i co one oznaczają
Aby dokonać świadomego wyboru, musimy zrozumieć podstawowe parametry, które definiują przewód elektryczny. Nie są to skomplikowane zagadnienia, a ich znajomość pozwoli nam uniknąć błędów i wybrać rozwiązanie idealnie dopasowane do naszych potrzeb.
Przekrój żyły: dlaczego 1, 5 mm² to złoty standard w oświetleniu domowym
Kiedy mówimy o przewodach do oświetlenia w naszych domach, najczęściej spotkamy się z oznaczeniem 1,5 mm². Jest to tzw. przekrój żyły, czyli powierzchnia jej przekroju poprzecznego. Dlaczego właśnie ten rozmiar? Otóż, standardowe domowe obwody oświetleniowe, nawet te z nowoczesnym oświetleniem LED, które charakteryzuje się niskim poborem mocy, nie generują tak dużego obciążenia, aby wymagać grubszego przewodu. Przewód o przekroju 1,5 mm² zapewnia odpowiednią przewodność prądu i minimalizuje ryzyko przegrzewania się w typowych warunkach domowych. Jest to zatem sprawdzony i bezpieczny wybór dla większości zastosowań.
Kiedy standard to za mało? Sytuacje, w których musisz sięgnąć po przewód 2, 5 mm²
Istnieją jednak sytuacje, w których standardowy przekrój 1,5 mm² może okazać się niewystarczający. Dotyczy to przede wszystkim obwodów oświetleniowych, które są bardzo długie. Im dłuższy przewód, tym większy opór elektryczny i tym większy spadek napięcia na jego końcu. Aby temu zapobiec, stosuje się przewody o większym przekroju, na przykład 2,5 mm². Podobnie, jeśli planujemy w jednym obwodzie podłączyć bardzo dużą liczbę punktów świetlnych lub urządzenia o znacząco większym poborze mocy niż standardowe żarówki czy taśmy LED, również powinniśmy rozważyć przewód 2,5 mm². Wybór grubszego przewodu w takich przypadkach jest gwarancją stabilnego zasilania i bezpieczeństwa.
Typ przewodu (YDYp, YDY, OMY) rozszyfrowujemy skróty i podpowiadamy, który wybrać do montażu
Oznaczenia typu przewodu mówią nam o jego konstrukcji i przeznaczeniu. W instalacjach domowych najczęściej spotkamy się z dwoma typami: YDYp i YDY. Oba są przeznaczone do montażu stałego, czyli takiego, który nie zakłada częstego przemieszczania. Przewód YDYp ma płaski kształt, co czyni go niezwykle wygodnym do układania w bruzdach pod tynkiem łatwo go ukryć, a jego płaska forma zapobiega deformacjom. Przewód YDY ma natomiast okrągły kształt i jest często stosowany do montażu natynkowego lub w korytkach kablowych. Zupełnie innym przeznaczeniem charakteryzuje się przewód typu OMY (lub OWY). Jest on giętki i przeznaczony do podłączania urządzeń przenośnych, takich jak lampki biurkowe, przedłużacze czy małe AGD. Używanie go w instalacjach stałych, np. podtynkowych, jest błędem i może prowadzić do uszkodzeń oraz zagrożeń.
Ile żył potrzebujesz? Dopasuj przewód do swoich planów oświetleniowych
Liczba żył w przewodzie to kolejny istotny parametr, który musimy dopasować do planowanego sposobu sterowania oświetleniem. Nie jest to kwestia przypadkowa, a świadome zaplanowanie instalacji pozwoli nam uniknąć problemów w przyszłości.
Przewód 3-żyłowy: standard do prostych instalacji z jednym włącznikiem
Najbardziej podstawowym i zarazem najczęściej stosowanym przewodem w nowoczesnych instalacjach jest przewód 3-żyłowy, np. YDYp 3x1,5. Składa się on z trzech żył: fazowej (L), która doprowadza napięcie, neutralnej (N), która stanowi powrót prądu, oraz ochronnej (PE), która jest kluczowa dla bezpieczeństwa i chroni przed porażeniem w przypadku awarii. Taki przewód jest absolutnym minimum i wystarcza do zasilenia pojedynczej lampy lub grupy lamp, które będą sterowane za pomocą jednego, standardowego włącznika.
Przewód 4-żyłowy: rozwiązanie dla żyrandoli i włączników świecznikowych
Jeśli planujemy bardziej zaawansowane sterowanie oświetleniem, na przykład chcemy za pomocą jednego włącznika podwójnego (tzw. świecznikowego) włączać i wyłączać różne sekcje oświetlenia (np. główne światło i dodatkowe kinkiety), będziemy potrzebować przewodu 4-żyłowego, na przykład YDYp 4x1,5. Posiada on dwie żyły fazowe (które będą sterować poszczególnymi sekcjami), jedną żyłę neutralną (N) oraz oczywiście żyłę ochronną (PE).
Przewód 5-żyłowy i więcej: kiedy jest niezbędny w bardziej złożonych układach
W bardziej skomplikowanych instalacjach, takich jak te wykorzystujące włączniki potrójne, czy też w systemach sterowania oświetleniem z kilku miejsc (np. na klatce schodowej instalacja schodowa lub krzyżowa), może być konieczne zastosowanie przewodów z większą liczbą żył. Przewód 5-żyłowy (np. YDYp 5x1,5) jest wtedy niezbędny do prawidłowego połączenia wszystkich elementów sterujących i zasilających. Im bardziej rozbudowany system sterowania, tym więcej żył będzie potrzebne.

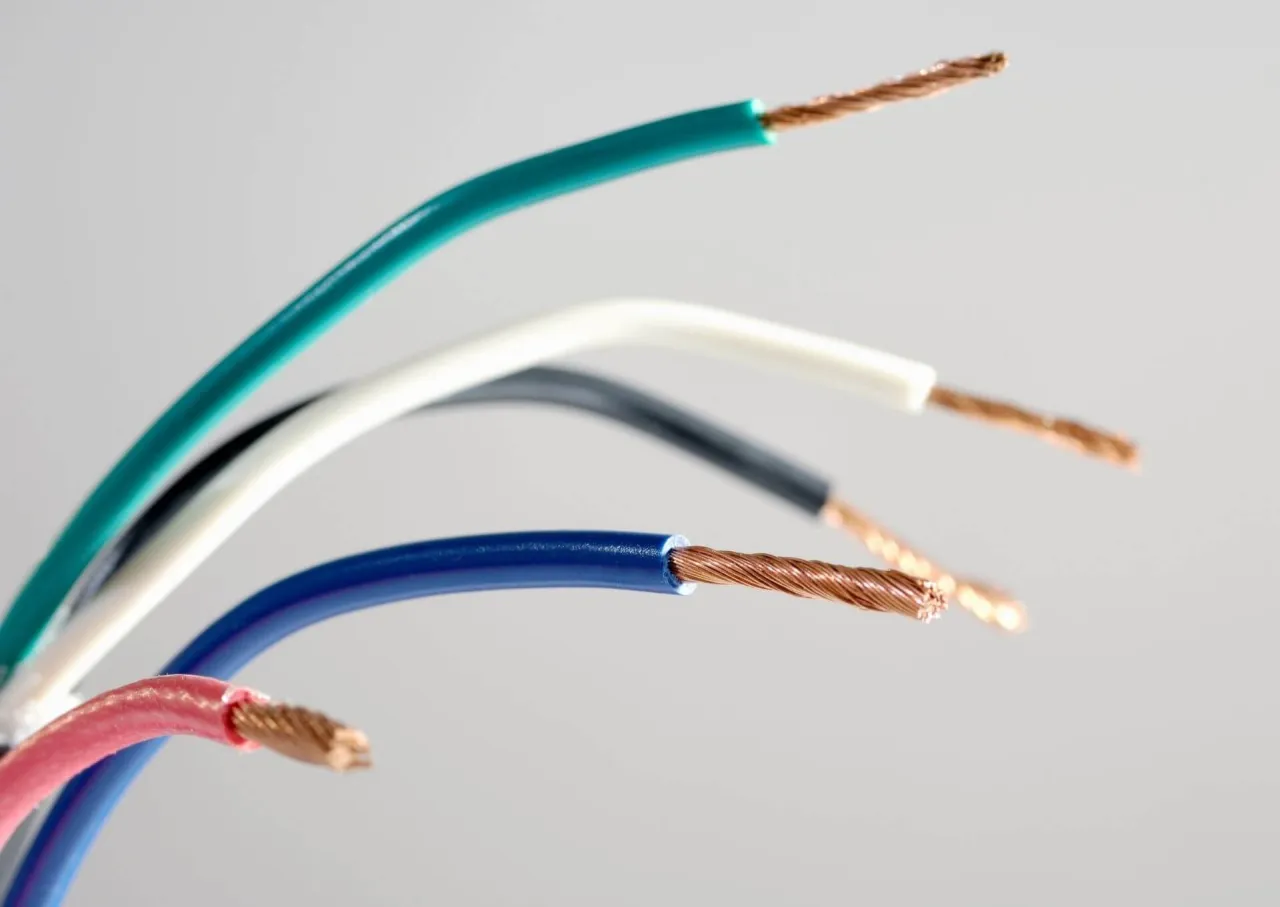

Kolory, które mają znaczenie: jak identyfikować żyły (L, N, PE) i dlaczego to ważne
Prawidłowa identyfikacja żył w przewodzie jest kluczowa dla bezpieczeństwa i poprawnego działania instalacji. Na szczęście, polskie normy wprowadzają jasne zasady dotyczące kolorystyki izolacji:
- Żyła ochronna (PE) zawsze ma izolację żółto-zieloną. Jest to najważniejsza żyła pod względem bezpieczeństwa.
- Żyła neutralna (N) zazwyczaj ma izolację niebieską.
- Żyły fazowe (L) mogą mieć różne kolory, najczęściej są to brązowy, czarny lub szary. W przewodach wielożyłowych kolory te się powtarzają lub występują w różnych kombinacjach, ale zawsze obok siebie znajdziemy żyłę niebieską i żółto-zieloną.
Niewłaściwe podłączenie żył, zwłaszcza pominięcie żyły ochronnej lub zamiana jej miejscami z inną, może prowadzić do poważnych awarii, a nawet zagrożenia życia.
Przewody a konkretne rodzaje oświetlenia praktyczne scenariusze
Każdy rodzaj oświetlenia może mieć swoje specyficzne wymagania dotyczące okablowania. Warto o tym pamiętać, aby zapewnić optymalne działanie i bezpieczeństwo.
Oświetlenie LED i halogenowe czy wymagają specjalnego traktowania
Chociaż nowoczesne oświetlenie LED jest znane ze swojej energooszczędności, nadal wymaga odpowiedniego doboru przewodów. Jak już wspominałam, przy długich odcinkach taśm LED mogą pojawić się spadki napięcia, co wymaga zastosowania grubszych przewodów. Tradycyjne żarówki halogenowe charakteryzują się większym poborem mocy niż LEDy, co również należy uwzględnić przy projektowaniu obwodu. W obu przypadkach kluczowe jest dopasowanie przekroju przewodu do łącznego obciążenia i długości instalacji.
Taśmy LED: jak uniknąć spadków napięcia na długich odcinkach
Problem spadków napięcia jest szczególnie dotkliwy w przypadku taśm LED zasilanych niskim napięciem, np. 12V lub 24V. Na długich odcinkach taśmy, prąd musi przepłynąć przez sporą ilość metrażu, co powoduje straty energii i nierównomierne świecenie taśma może być jaśniejsza na początku, a ciemniejsza na końcu. Aby temu zapobiec, możemy zastosować kilka rozwiązań:
- Zastosowanie przewodów o większym przekroju: Grubszy przewód to mniejszy opór i mniejsze straty.
- Zasilanie taśmy z obu stron: Podłączenie zasilania do początku i końca taśmy znacząco skraca drogę, jaką musi pokonać prąd, redukując spadki napięcia.
W przypadku taśm wielokolorowych, takich jak RGB, RGBW czy RGBCCT, potrzebne są przewody z odpowiednią liczbą żył (od 4 do 6), aby móc niezależnie sterować poszczególnymi kolorami. Szczegółowe informacje na ten temat można znaleźć w specjalistycznych artykułach, na przykład na stronie [https: //abanet. pl/blog/jaki-kabel-do-oswietlenia-led](https: //abanet. pl/blog/jaki-kabel-do-oswietlenia-led).
Oświetlenie w łazience i kuchni na co zwrócić szczególną uwagę w pomieszczeniach wilgotnych
Łazienka i kuchnia to pomieszczenia o podwyższonej wilgotności, co stawia dodatkowe wymagania przed instalacją elektryczną. Przede wszystkim, oprawy oświetleniowe powinny posiadać odpowiednią klasę szczelności (IP), która chroni je przed wilgocią i pyłem. Co do przewodów, kluczowe jest stosowanie materiałów odpornych na wilgoć oraz upewnienie się, że cała instalacja jest wykonana zgodnie z normami dla pomieszczeń o podwyższonej wilgotności. Warto w tym przypadku skonsultować się z elektrykiem, aby dobrać odpowiednie rozwiązania.
Przewody do oświetlenia zewnętrznego (ogród, elewacja) jakie muszą spełniać warunki
Oświetlenie zewnętrzne, takie jak lampy ogrodowe czy podświetlenie elewacji, jest narażone na znacznie trudniejsze warunki pracy. Przewody używane w takich instalacjach muszą być odporne na działanie czynników atmosferycznych: promieniowanie UV, wilgoć, niskie i wysokie temperatury. Muszą być również odporne na ewentualne uszkodzenia mechaniczne, np. spowodowane przez zwierzęta lub prace ogrodowe. Zazwyczaj stosuje się do tego specjalne przewody zewnętrzne, które spełniają te wymagania i posiadają odpowiednią klasę szczelności.
Najczęstsze błędy przy wyborze przewodów oświetleniowych i jak ich unikać
Nawet najlepsze intencje mogą czasem prowadzić do błędów, zwłaszcza gdy brakuje nam doświadczenia. Oto kilka najczęściej popełnianych pomyłek przy doborze przewodów oświetleniowych i jak ich uniknąć.
Błąd nr 1: Stosowanie zbyt małego przekroju dla danego obciążenia
To klasyczny błąd, który wynika często z chęci zaoszczędzenia lub po prostu z niewiedzy. Jak już wielokrotnie podkreślałam, zbyt cienki przewód dla danego obciążenia przegrzewa się, co prowadzi do spadków napięcia i stwarza realne ryzyko pożaru. Jak tego uniknąć? Zawsze warto sprawdzić, jakie jest przewidywane obciążenie obwodu (suma mocy wszystkich punktów świetlnych) i porównać je z dopuszczalnym obciążeniem dla danego przekroju przewodu. W razie wątpliwości, lepiej wybrać przewód o większym przekroju, niż ryzykować.
Błąd nr 2: Niewłaściwy typ przewodu do sposobu montażu (np. przewód giętki w instalacji podtynkowej)
Kolejny częsty błąd to stosowanie przewodów giętkich, typu OMY, w instalacjach stałych, np. podtynkowych. Przewody te nie są przeznaczone do takiego montażu. Ich izolacja i konstrukcja nie zapewniają odpowiedniej trwałości i odporności na uszkodzenia mechaniczne w ścianie. Prowadzi to do problemów z izolacją, może skutkować zwarciami i jest po prostu niezgodne z normami. Do montażu stałego zawsze używajmy przewodów typu YDYp lub YDY.
Przeczytaj również: Jak podłączyć żyrandol? Bezpieczny poradnik krok po kroku
Błąd nr 3: Zbyt mała liczba żył, uniemożliwiająca planowane sterowanie światłem
Ten błąd wynika z braku przewidywania przyszłych potrzeb. Czasami, aby zaoszczędzić na przewodach, decydujemy się na instalację 2-żyłową (choć dziś to już rzadkość) lub 3-żyłową, nawet jeśli wiemy, że w przyszłości chcielibyśmy mieć np. włącznik świecznikowy. Późniejsza zmiana takiej instalacji wymagałaby kucia ścian i wymiany przewodów, co generuje ogromne koszty i bałagan. Dlatego zawsze warto pomyśleć o przyszłości i zaplanować instalację z lekkim zapasem lepiej położyć przewód 4- lub 5-żyłowy, nawet jeśli na początku użyjemy tylko trzech żył.
Prawidłowy dobór przewodów Twoja inwestycja w spokój i bezpieczeństwo na lata
Podsumowując, świadomy i prawidłowy dobór przewodów elektrycznych do instalacji oświetleniowej to nie tylko kwestia estetyki czy funkcjonalności, ale przede wszystkim fundamentalna inwestycja w bezpieczeństwo i spokój na długie lata. Zrozumienie podstawowych parametrów, takich jak przekrój, typ i liczba żył, pozwoli nam dokonać właściwego wyboru. Pamiętajmy, że w razie jakichkolwiek wątpliwości, zawsze warto skonsultować się z kwalifikowanym elektrykiem. Jego wiedza i doświadczenie są nieocenione, a prawidłowo wykonana instalacja to gwarancja bezpieczeństwa dla nas i naszych bliskich.
