Jak bezpiecznie połączyć przewody w puszce oświetleniowej? Poradnik

Niniejszy artykuł stanowi kompleksowy poradnik dla każdego, kto chce samodzielnie i bezpiecznie podłączyć oświetlenie w domu. Dowiesz się, jak krok po kroku łączyć przewody w puszce, poznasz niezbędne narzędzia, zrozumiesz znaczenie kolorów kabli oraz nauczysz się unikać najczęstszych błędów. Przygotuj się na dawkę praktycznej wiedzy, która zapewni bezpieczeństwo Twojej instalacji oświetleniowej.

Dlaczego poprawne połączenie przewodów to fundament bezpieczeństwa w Twoim domu?

Prawidłowe połączenie przewodów w instalacji elektrycznej to nie tylko kwestia estetyki czy funkcjonalności, ale przede wszystkim absolutny fundament bezpieczeństwa w Twoim domu. Niedbała lub błędna instalacja może prowadzić do szeregu niebezpiecznych sytuacji od uciążliwego migotania światła, które męczy wzrok i może być objawem problemów z połączeniem, przez uszkodzenie podłączonego sprzętu RTV/AGD, aż po najbardziej dramatyczne scenariusze, takie jak zwarcia prowadzące do iskrzenia, przegrzewania się instalacji i w skrajnych przypadkach pożaru. Te zagrożenia są realne i mogą mieć tragiczne konsekwencje dla Ciebie i Twojej rodziny.

Intencja wyszukiwania jasno wskazuje na potrzebę samodzielnego wykonania prac, czyli tzw. "zrób to sam" (DIY). Wiele prostych czynności związanych z instalacją oświetleniową, takich jak wymiana oprawy czy podłączenie lampy, możesz wykonać samodzielnie, pod warunkiem posiadania podstawowej wiedzy i narzędzi. Jednakże, jeśli masz jakiekolwiek wątpliwości co do stanu instalacji, jej wieku, czy też planujesz bardziej skomplikowane modyfikacje, bezwzględnie konieczne jest wezwanie wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia budowlane (np. SEP). Praca z prądem wymaga wiedzy i doświadczenia, a polskie normy bezpieczeństwa są po to, aby chronić Twoje życie i mienie.

Niezbędnik domowego majsterkowicza: Co musisz przygotować przed pracą?

• Próbnik napięcia: To Twoje podstawowe narzędzie bezpieczeństwa. Pozwala na pewne sprawdzenie, czy w przewodach faktycznie nie ma napięcia przed rozpoczęciem jakichkolwiek prac. Używanie go jest absolutnie kluczowe!
• Ściągacz izolacji: Specjalistyczne narzędzie, które pozwala na precyzyjne zdjęcie izolacji z przewodu bez uszkadzania żył. Jest znacznie bezpieczniejsze i skuteczniejsze niż nóż czy kombinierki.
• Wkrętaki z izolowaną rączką: Niezbędne do montażu i demontażu elementów instalacji, a także do pracy z niektórymi typami złączek. Izolowana rączka chroni przed porażeniem prądem.
• Obcinaczki do przewodów: Pozwalają na czyste i precyzyjne przecięcie przewodów na odpowiednią długość.

ABC instalacji oświetleniowej: Zrozum, co oznaczają kolory kabli

W Polsce, podobnie jak w większości krajów Europy, obowiązują ścisłe normy dotyczące kolorystyki przewodów elektrycznych. Znajomość tych oznaczeń jest absolutnie kluczowa dla bezpieczeństwa i prawidłowego wykonania połączeń. Przewód fazowy (L) to ten, w którym płynie prąd zmienny o napięciu 230V. Może mieć on kolor brązowy, czarny lub szary. To właśnie ten przewód jest "gorący" i stanowi potencjalne zagrożenie.

Kolejnym ważnym elementem jest przewód neutralny (N), który jest zawsze koloru niebieskiego. Jego rolą jest zamknięcie obwodu elektrycznego, czyli umożliwienie przepływu prądu powracającego do źródła. W prawidłowo działającej instalacji, przewód neutralny nie powinien być pod napięciem, jednak zawsze należy traktować go z ostrożnością.

Najważniejszym przewodem z punktu widzenia bezpieczeństwa jest przewód ochronny (PE), oznaczany charakterystycznym, żółto-zielonym kolorem. Jego zadaniem jest odprowadzenie ewentualnego prądu w przypadku awarii izolacji urządzenia do ziemi, chroniąc użytkownika przed porażeniem. Zawsze należy podłączać przewód ochronny do odpowiedniego zacisku w oprawie oświetleniowej, jeśli jest dostępny. Ignorowanie tego przewodu jest skrajnie niebezpieczne.

Instrukcja krok po kroku: Jak bezpiecznie łączyć przewody w puszce?

1. Krok 1: Bezwzględne bezpieczeństwo jak prawidłowo wyłączyć i sprawdzić zasilanie?

   To jest absolutnie najważniejszy krok, od którego należy zacząć każdą pracę przy instalacji elektrycznej. Przed przystąpieniem do jakichkolwiek działań, musisz bezwzględnie wyłączyć zasilanie w odpowiednim obwodzie. Zlokalizuj w swojej rozdzielnicy bezpiecznik lub wyłącznik nadprądowy odpowiadający za obwód, w którym będziesz pracować, i go wyłącz. Następnie, aby mieć 100% pewności, że napięcie zostało odłączone, użyj próbnika napięcia lub multimetru. Sprawdź obecność napięcia na przewodach w puszce, do której będziesz podłączać oświetlenie. Dopiero gdy masz pewność, że prąd jest odłączony, możesz przejść do kolejnych kroków.

2. Krok 2: Przygotowanie przewodów jak prawidłowo usunąć izolację?

   Gdy upewnisz się, że zasilanie jest wyłączone, możesz przystąpić do przygotowania przewodów. Użyj ściągacza izolacji, aby precyzyjnie usunąć fragment izolacji z końca każdego przewodu. Zazwyczaj potrzebujesz około 10-12 mm odizolowanej żyły, aby zapewnić pewne i bezpieczne połączenie w większości typów złączek. Staraj się nie uszkodzić ani nie naciąć żył przewodu podczas zdejmowania izolacji. Czysto odizolowany koniec przewodu jest kluczowy dla dobrego kontaktu elektrycznego.

3. Przeczytaj również: Jak podłączyć żyrandol z 4 kablami? Bezpieczny poradnik krok po kroku

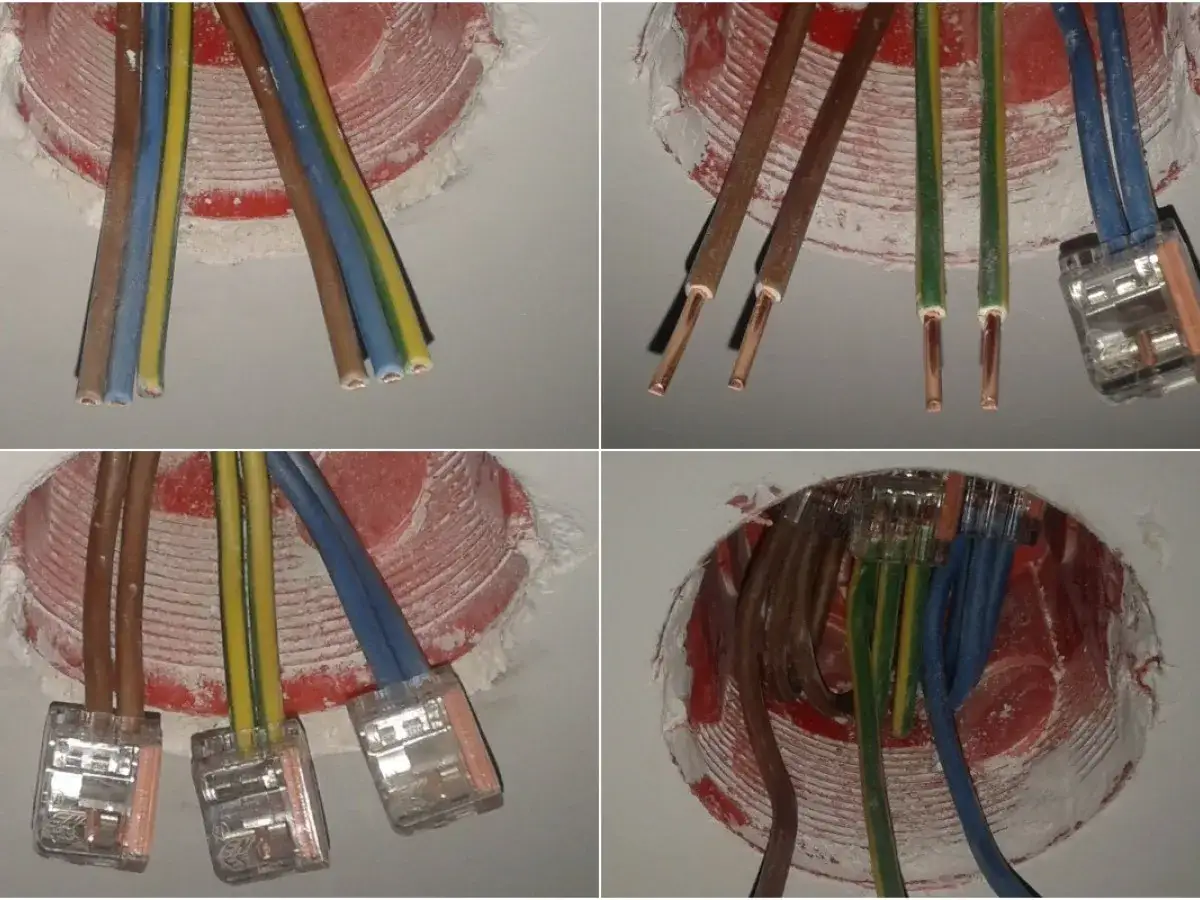

   Krok 3: Łączenie żył zgodnie z kolorami praktyczne zastosowanie złączek

   Teraz nadszedł czas na właściwe połączenie przewodów. Kluczem jest tutaj dopasowanie kolorów: przewód fazowy (brązowy, czarny, szary) łączymy z przewodem fazowym, niebieski (neutralny) z niebieskim, a żółto-zielony (ochronny) z żółto-zielonym. Jeśli używasz szybkozłączek WAGO, po prostu wciśnij odizolowany koniec każdego przewodu do odpowiedniego otworu w złączce usłyszysz charakterystyczne kliknięcie, które potwierdza poprawne połączenie. W przypadku kostek śrubowych, wsuń przewody do odpowiednich otworów i ostrożnie dokręć śrubki, upewniając się, że wszystkie żyły są dobrze ściśnięte, ale nieuszkodzone.

Schematy podłączeń dla najczęstszych sytuacji oświetleniowych

W zależności od konfiguracji instalacji i rodzaju oświetlenia, schematy podłączeń mogą się różnić. Najprostszym scenariuszem jest podłączenie pojedynczej lampy do pojedynczego włącznika. W tym przypadku przewód fazowy z zasilania idzie do jednego z zacisków włącznika, drugi zacisk włącznika jest połączony z przewodem fazowym lampy. Przewód neutralny z zasilania jest bezpośrednio połączony z przewodem neutralnym lampy, a przewód ochronny z zasilania z przewodem ochronnym lampy. Wszystkie połączenia wykonujemy w puszkach instalacyjnych.

Bardziej złożony jest schemat podłączenia żyrandola do włącznika podwójnego (świecznikowego). Taki włącznik pozwala na niezależne sterowanie dwiema sekcjami oświetlenia. Wymaga to poprowadzenia dwóch przewodów fazowych z rozdzielnicy do włącznika. Jeden przewód fazowy z włącznika zasila pierwszą sekcję żyrandola, drugi przewód fazowy drugą sekcję. Przewody neutralne i ochronne z zasilania są podłączane bezpośrednio do odpowiednich przewodów w żyrandolu, zazwyczaj poprzez wspólną puszkę instalacyjną.

W przypadku łączenia kilku lamp w jednym obwodzie, na przykład kilku halogenów sufitowych sterowanych jednym włącznikiem, wszystkie lampy są podłączane równolegle. Oznacza to, że przewód fazowy z włącznika jest rozdzielany na wszystkie lampy, podobnie jak przewód neutralny i ochronny. W praktyce oznacza to, że w puszce instalacyjnej lub bezpośrednio przy lampach używamy dodatkowych złączek, aby rozgałęzić poszczególne przewody na wszystkie punkty świetlne. Kluczowe jest zachowanie spójności połączeń dla każdego punktu.

Stare budownictwo, nowe wyzwania: Co zrobić, gdy z sufitu wystają tylko 2 przewody?

W starszych budynkach, zwłaszcza tych sprzed kilkudziesięciu lat, często można spotkać instalacje elektryczne wyposażone jedynie w dwa przewody: fazowy i neutralny. Brak przewodu ochronnego (PE) stanowi wyzwanie, ponieważ wiele nowoczesnych opraw oświetleniowych jest zaprojektowanych do podłączenia z uziemieniem. W takiej sytuacji, identyfikacja przewodów jest kluczowa. Zazwyczaj przewód fazowy jest koloru brązowego lub czarnego, a neutralny niebieskiego. Można to zweryfikować za pomocą próbnika napięcia, zakładając, że jeden z przewodów jest pod napięciem, a drugi nie.

Podłączenie lampy w instalacji dwużyłowej wymaga szczególnej ostrożności. Zgodnie z informacjami Castorama, w takich przypadkach należy stosować wyłącznie oprawy oświetleniowe klasy II ochrony przeciwporażeniowej, czyli te z podwójną lub wzmocnioną izolacją. Oznacza to, że obudowa lampy jest wykonana z materiału izolującego i nie ma możliwości podłączenia przewodu ochronnego. Należy być świadomym ograniczeń bezpieczeństwa w takich instalacjach i unikać podłączania urządzeń, które bezwzględnie wymagają uziemienia.

Najczęstsze błędy przy łączeniu przewodów i jak ich unikać

Praca z elektrycznością, nawet przy pozornie prostych czynnościach, niesie ze sobą ryzyko popełnienia błędów, które mogą mieć poważne konsekwencje. Jednym z najgroźniejszych błędów jest praca pod napięciem. Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac przy przewodach, upewnij się, że zasilanie jest odłączone i potwierdź to za pomocą próbnika napięcia. Próbnik to Twój najlepszy przyjaciel w tej sytuacji nie ryzykuj swojego zdrowia i życia.

Kolejnym częstym błędem są zbyt luźne lub nieprawidłowo wykonane połączenia, często określane jako "skręcanie" przewodów. Luźne połączenia prowadzą do iskrzenia, przegrzewania się styków, a w konsekwencji do awarii instalacji, a nawet pożaru. Tradycyjne skręcanie przewodów jest metodą nieprofesjonalną i niebezpieczną. Zdecydowanie lepszym i bezpieczniejszym rozwiązaniem są nowoczesne złączki, które zapewniają pewny i trwały kontakt.

Nie można również bagatelizować znaczenia schludnego ułożenia przewodów w puszce instalacyjnej. Niechlujne, splątane przewody zwiększają ryzyko przypadkowego kontaktu między nimi, co może prowadzić do zwarcia. Po zakończeniu łączenia, starannie ułóż odizolowane fragmenty przewodów w puszce, upewniając się, że nie są one narażone na uszkodzenia mechaniczne i nie stykają się ze sobą w sposób niepożądany.
