Jak podłączyć wentylator łazienkowy do światła? Poradnik krok po kroku

Podłączenie wentylatora łazienkowego do instalacji oświetleniowej to nie tylko kwestia wygody, ale przede wszystkim efektywności i dbałości o komfortowe warunki w pomieszczeniu. Automatyczne uruchamianie się wentylatora w momencie włączenia światła sprawia, że łazienka jest skutecznie wietrzona wtedy, gdy jest to najbardziej potrzebne. Pozwala to na utrzymanie świeżego powietrza i ochronę przed wilgocią oraz pleśnią, a także chroni wyposażenie łazienki przed zniszczeniem. W tym artykule przeprowadzę Cię krok po kroku przez proces montażu i podłączenia elektrycznego, omawiając różne warianty, od prostych wentylatorów po te z zaawansowanymi funkcjami.

Dlaczego połączenie wentylatora z oświetleniem to inteligentne rozwiązanie?

Automatyczne uruchamianie wentylatora wraz ze światłem to prosty, ale niezwykle skuteczny sposób na zapewnienie optymalnej wentylacji w łazience. Eliminuje potrzebę pamiętania o ręcznym włączaniu i wyłączaniu urządzenia, co jest szczególnie uciążliwe w pośpiechu porannym lub wieczornym. Co więcej, takie rozwiązanie przekłada się na oszczędność energii wentylator pracuje tylko wtedy, gdy w łazience przebywamy lub gdy wykryje zwiększoną wilgotność, a nie bez przerwy.

Automatyzacja dla Twojej wygody i oszczędności

Wyobraź sobie, że wchodzisz do łazienki, włączasz światło i od razu czujesz, jak zaczyna pracować wentylator, usuwając nieprzyjemne zapachy i parę wodną. Po wyjściu i zgaszeniu światła, wentylator działa jeszcze przez chwilę, zapewniając pełne osuszenie pomieszczenia. To właśnie komfort, jaki daje automatyczne sterowanie. Nie musisz pamiętać o dodatkowym włączniku, a urządzenie samo dba o świeże powietrze. To także sposób na optymalizację zużycia energii wentylator pobiera prąd tylko wtedy, gdy jest faktycznie potrzebny.

Walka z wilgocią i pleśnią dlaczego to takie ważne?

Łazienka to pomieszczenie o podwyższonej wilgotności, co stwarza idealne warunki do rozwoju pleśni i grzybów. Te niepożądane mikroorganizmy nie tylko szpecą ściany i fugi, ale przede wszystkim negatywnie wpływają na zdrowie domowników, mogąc wywoływać alergie i problemy z układem oddechowym. Skuteczna wentylacja, uruchamiana automatycznie wraz ze światłem, zapobiega gromadzeniu się nadmiaru pary wodnej, chroniąc zarówno zdrowie, jak i estetykę łazienki, a także przedłużając żywotność wyposażenia, takiego jak meble czy płytki.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z instalacją elektryczną, zwłaszcza w łazience, gdzie wilgoć jest wszechobecna, wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Niewłaściwe postępowanie może prowadzić do porażenia prądem, pożaru, a nawet śmierci. Dlatego zanim przystąpisz do jakichkolwiek prac, upewnij się, że rozumiesz i stosujesz wszystkie niezbędne środki ostrożności. Pamiętaj, że bezpieczeństwo jest zawsze priorytetem.

Krok #1: Wyłącz zasilanie jak to zrobić poprawnie?

Pierwszym i absolutnie kluczowym krokiem przed rozpoczęciem jakichkolwiek prac elektrycznych jest odłączenie zasilania. Udaj się do skrzynki rozdzielczej i zlokalizuj bezpiecznik odpowiadający za obwód łazienki lub, jeśli nie jesteś pewien, wyłącz główny bezpiecznik całego mieszkania lub domu. Upewnij się, że bezpiecznik jest w pozycji "OFF" (wyłączony). To podstawowa czynność, która chroni Cię przed niebezpiecznym napięciem.

Krok #2: Sprawdź dwa razy rola próbnika napięcia

Samo wyłączenie bezpiecznika to nie wszystko. Zawsze, ale to zawsze, należy sprawdzić, czy w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Do tego celu służy próbnik napięcia może to być prosty próbnik neonowy lub bardziej zaawansowany cyfrowy. Dotknij końcówką próbnika każdego z przewodów, z którymi będziesz mieć do czynienia. Dopiero potwierdzenie braku napięcia daje Ci pewność, że możesz bezpiecznie kontynuować pracę.

Kiedy powiedzieć "STOP" i wezwać elektryka? Uprawnienia SEP a odpowiedzialność

W Polsce, zgodnie z prawem, prace przy instalacji elektrycznej powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, potwierdzone uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Jeśli nie masz pewności co do swoich umiejętności, nie czujesz się komfortowo przy pracy z prądem, masz do czynienia ze starą instalacją, lub po prostu wątpisz w poprawność swoich działań nie ryzykuj. Wezwij wykwalifikowanego elektryka. Samodzielne wykonywanie prac elektrycznych bez uprawnień jest nie tylko niebezpieczne, ale także może wiązać się z odpowiedzialnością prawną i problemami z ubezpieczeniem w przypadku awarii czy wypadku.

Niezbędnik instalatora: Jakie narzędzia i materiały przygotować?

Aby montaż przebiegł sprawnie i bezpiecznie, warto wcześniej przygotować wszystkie niezbędne narzędzia i materiały. Posiadanie odpowiedniego sprzętu pod ręką pozwoli uniknąć niepotrzebnych przerw w pracy i frustracji. Poniżej znajdziesz listę rzeczy, które przydadzą Ci się podczas instalacji wentylatora łazienkowego.

Podstawowe narzędzia, bez których nie można zacząć

• Izolowane śrubokręty: Płaski i krzyżakowy, z rękojeściami pokrytymi materiałem izolującym, co chroni przed porażeniem prądem.
• Próbnik napięcia: Niezbędny do sprawdzenia, czy w przewodach nie ma napięcia.
• Ściągacz izolacji: Pozwala precyzyjnie usunąć fragment izolacji z przewodu, nie uszkadzając jego żył.
• Szczypce boczne: Przydatne do przycinania przewodów.
• Taśma izolacyjna: Do dodatkowego zabezpieczenia połączeń.
• Wiertarka (opcjonalnie): Jeśli wentylator wymaga mocowania do ściany lub sufitu.

Pamiętaj, że używanie narzędzi z izolowanymi rękojeściami to absolutna podstawa bezpieczeństwa przy pracach elektrycznych.

Kostki, złączki, przewody co dokładnie będzie potrzebne?

• Kostki połączeniowe (np. WAGO) lub złączki śrubowe: Służą do bezpiecznego i trwałego łączenia przewodów. Kostki typu WAGO są szczególnie wygodne i szybkie w użyciu.
• Dodatkowy przewód: Może być potrzebny w przypadku podłączania wentylatora z timerem do instalacji, w której brakuje trzeciego przewodu sygnałowego.
• Opaski kablowe: Do uporządkowania i zabezpieczenia przewodów.

Rodzaj i ilość potrzebnych materiałów zależy od konkretnego modelu wentylatora, jego funkcji oraz stanu istniejącej instalacji elektrycznej w łazience.

Jaki wentylator posiadasz? Rozpoznaj model i jego wymagania

Zanim zaczniesz podłączać wentylator, kluczowe jest, abyś wiedział, z jakim typem urządzenia masz do czynienia. Różne modele wentylatorów łazienkowych mają odmienne wymagania dotyczące sposobu podłączenia, co wynika z ich funkcji. Poniżej przedstawiam charakterystykę najpopularniejszych typów.

Wentylator standardowy najprostsze podłączenie na 2 przewodach

To najbardziej podstawowy model wentylatora, który nie posiada żadnych dodatkowych funkcji, takich jak timer czy czujnik wilgoci. Jego zadaniem jest jedynie wymiana powietrza. Wymaga on instalacji dwużyłowej, co oznacza, że do jego podłączenia potrzebne są dwa przewody: fazowy (L) i neutralny (N). Wentylator tego typu uruchamia się i wyłącza zawsze razem ze światłem, ponieważ jest podłączony równolegle do obwodu lampy. Typowe kolory przewodów to brązowy lub czarny dla fazy (L) i niebieski dla przewodu neutralnego (N).

Wentylator z timerem (opóźnieniem czasowym) co oznacza potrzeba 3 przewodów?

Wentylatory wyposażone w timer, czyli opóźnienie czasowe, oferują większą funkcjonalność. Po wyłączeniu światła, wentylator nie wyłącza się od razu, lecz pracuje jeszcze przez określony czas, który można zazwyczaj ustawić. Aby timer mógł działać prawidłowo, wentylator potrzebuje instalacji trójżyłowej. Oprócz stałego zasilania (przewód fazowy L i neutralny N), niezbędny jest trzeci przewód (często oznaczany jako LT lub T). Ten dodatkowy przewód odbiera sygnał z włącznika światła gdy światło jest włączone, wentylator działa, a po jego zgaszeniu, sygnał z przewodu LT/T aktywuje timer, uruchamiając zaprogramowany czas pracy wentylatora.

Wentylator z czujnikiem wilgoci (higrostatem) jak działa i czego wymaga?

Wentylatory z wbudowanym czujnikiem wilgoci, czyli higrostatem, to najbardziej zaawansowane technologicznie rozwiązanie. Urządzenie to automatycznie wykrywa poziom wilgotności w pomieszczeniu i uruchamia się tylko wtedy, gdy przekroczy on ustalony próg. Dzięki temu łazienka jest skutecznie wentylowana nawet wtedy, gdy nikogo w niej nie ma i światło jest wyłączone. Zazwyczaj wentylatory z higrostatem wymagają stałego podłączenia do zasilania (przewody L i N), aby czujnik mógł nieustannie monitorować poziom wilgotności. Możliwe jest również ich podłączenie do obwodu oświetleniowego, jednak ich główna zaleta polega na niezależnym działaniu sterowanym wilgotnością.

Schemat i instrukcja: Jak podłączyć standardowy wentylator do światła (instalacja 2-żyłowa)?

Podłączenie standardowego wentylatora łazienkowego do oświetlenia jest najprostsze i polega na równoległym wpięciu urządzenia do obwodu lampy. Poniżej znajdziesz szczegółową instrukcję, która przeprowadzi Cię przez ten proces, kładąc nacisk na bezpieczeństwo i poprawność wykonania.

Krok po kroku: Lokalizacja i identyfikacja przewodów L (faza) i N (neutralny)

1. Po upewnieniu się, że zasilanie jest wyłączone (bezpiecznik wyłączony, sprawdzone próbnikiem!), otwórz puszkę instalacyjną, w której znajduje się połączenie lampy, lub miejsce, gdzie chcesz podłączyć wentylator.
2. Zidentyfikuj przewody: fazowy (L), który zazwyczaj jest brązowy lub czarny, oraz neutralny (N), który jest niebieski. Ponownie użyj próbnika napięcia, aby mieć 100% pewności, że przewody są pozbawione napięcia.
3. Przygotuj końcówki przewodów wentylatora i instalacji, delikatnie ściągając izolację na długość około 1 cm.

Technika połączenia równoległego jak wpiąć wentylator w obwód lampy?

1. Przewód fazowy (L) wentylatora połącz z przewodem fazowym (L) instalacji oraz z przewodem fazowym lampy.
2. Przewód neutralny (N) wentylatora połącz z przewodem neutralnym (N) instalacji oraz z przewodem neutralnym lampy.
3. Do wykonania połączeń użyj kostek połączeniowych (np. WAGO) lub złączek śrubowych. Upewnij się, że połączenia są solidne, pewne i dobrze zaizolowane.
4. Jeśli Twój wentylator posiada przewód ochronny (PE), oznaczony kolorem żółto-zielonym, podłącz go do przewodu ochronnego instalacji, jeśli taki istnieje. W przypadku wentylatorów klasy II ochronności, które są podwójnie izolowane, przewód PE nie jest wymagany.

Montaż i ostateczne sprawdzenie poprawności działania

Po wykonaniu połączeń elektrycznych, zamontuj wentylator w przeznaczonym do tego miejscu czy to w otworze wentylacyjnym, czy na ścianie, zgodnie z instrukcją producenta. Upewnij się, że jest stabilnie zamocowany. Następnie, po upewnieniu się, że wszystkie połączenia są bezpieczne i obudowa jest zamknięta, możesz ponownie włączyć zasilanie. Przetestuj działanie: włącz światło w łazience wentylator powinien się uruchomić. Zgaś światło wentylator powinien się wyłączyć.

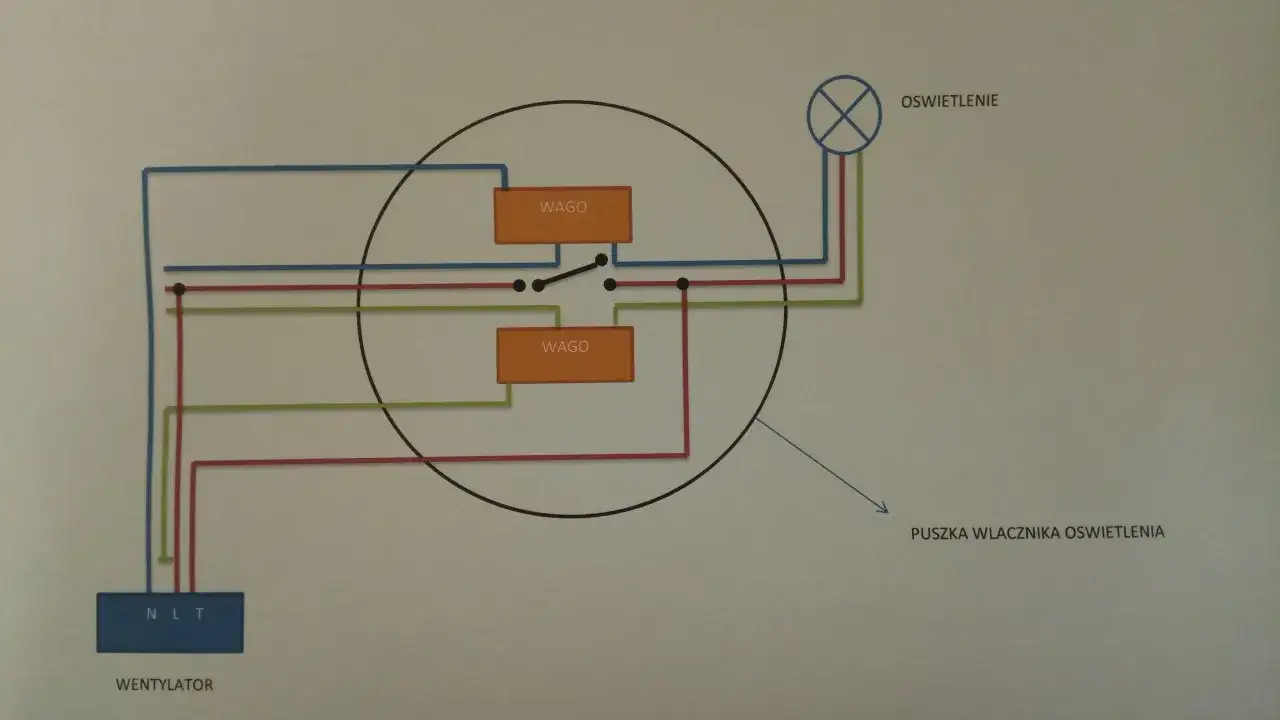

Schemat i instrukcja: Jak podłączyć wentylator z timerem (instalacja 3-żyłowa)?

Podłączenie wentylatora z funkcją timera jest nieco bardziej skomplikowane, ponieważ wymaga obecności dodatkowego przewodu sygnałowego. Poniższa instrukcja pomoże Ci prawidłowo wykonać tę czynność.

Krok po kroku: Identyfikacja przewodów L (stała faza), N (neutralny) i LT (sygnał z włącznika)

1. Po upewnieniu się, że zasilanie jest wyłączone, otwórz puszkę instalacyjną.
2. Zidentyfikuj trzy niezbędne przewody: stałą fazę (L), która zasila wentylator niezależnie od światła; przewód neutralny (N); oraz przewód sygnałowy (LT lub T), który jest pod napięciem tylko wtedy, gdy włącznik światła jest włączony.
3. Użyj próbnika napięcia, aby potwierdzić brak prądu. Następnie, po ostrożnym i krótkotrwałym włączeniu zasilania, możesz zidentyfikować przewód LT/T, który będzie pod napięciem tylko przy włączonym świetle. Pamiętaj o natychmiastowym wyłączeniu zasilania po tej weryfikacji.
4. Przygotuj końcówki wszystkich trzech przewodów.

Problem: Co zrobić, gdy w puszce masz tylko dwa przewody?

Jeśli w puszce instalacyjnej dostępne są jedynie dwa przewody (L i N), a brakuje przewodu sygnałowego (LT/T), pełne wykorzystanie funkcji timera wentylatora jest niemożliwe bez doprowadzenia dodatkowego okablowania. W takiej sytuacji masz kilka opcji:

• Doprowadzenie dodatkowego przewodu: Jest to rozwiązanie najbardziej funkcjonalne, ale wymaga pracy z instalacją, często wiążąc się z koniecznością kucia ścian lub prowadzenia nowego okablowania natynkowo. Najlepiej zlecić to zadanie wykwalifikowanemu elektrykowi.
• Wybór wentylatora standardowego: Możesz zdecydować się na prostszy model wentylatora, który wymaga jedynie instalacji dwużyłowej i będzie działał razem ze światłem.
• Zastosowanie wentylatora z czujnikiem wilgoci: Modele te zazwyczaj potrzebują tylko przewodów L i N, a ich działanie jest sterowane niezależnie od włącznika światła.

Prawidłowe podłączenie i konfiguracja czasu opóźnienia

1. Podłącz stałą fazę (L) z instalacji do zacisku oznaczonego jako L na wentylatorze.
2. Podłącz przewód neutralny (N) z instalacji do zacisku oznaczonego jako N na wentylatorze.
3. Podłącz przewód sygnałowy (LT/T) pochodzący z włącznika światła do zacisku oznaczonego jako LT/T na wentylatorze.
4. Wszystkie połączenia wykonaj za pomocą kostek WAGO lub złączek śrubowych, dbając o ich pewność i izolację.
5. Po podłączeniu i zamontowaniu wentylatora, włącz zasilanie.
6. Skonfiguruj czas opóźnienia timera. Zazwyczaj odbywa się to za pomocą małego potencjometru lub przełączników DIP umieszczonych na obudowie wentylatora. Postępuj zgodnie z instrukcją producenta.
7. Przetestuj działanie: włącz światło, odczekaj chwilę, a następnie zgaś światło. Sprawdź, czy wentylator pracuje przez ustawiony czas, a następnie się wyłącza.

Najczęstsze błędy montażowe i jak ich unikać

Podczas montażu wentylatorów łazienkowych, nawet doświadczeni majsterkowicze mogą popełnić błędy. Świadomość najczęstszych pomyłek i wiedza, jak ich unikać, pozwoli Ci zapewnić bezpieczeństwo i prawidłowe działanie urządzenia przez długie lata.

Błąd #1: Pomylenie przewodu fazowego z neutralnym czym to grozi?

Jednym z najpoważniejszych błędów jest pomylenie przewodów fazowego (L) i neutralnego (N). Może to prowadzić do nieprawidłowego działania wentylatora, a co gorsza, stwarza realne zagrożenie porażeniem prądem. W skrajnych przypadkach, obudowa wentylatora może znaleźć się pod napięciem, nawet gdy urządzenie jest wyłączone. Zawsze dokładnie sprawdzaj przewody próbnikiem napięcia przed podłączeniem i upewnij się, że podłączasz odpowiednie przewody do właściwych zacisków.

Błąd #2: Wentylator z timerem nie działa po zgaszeniu światła gdzie leży przyczyna?

Jeśli wentylator z timerem nie uruchamia się lub nie działa przez określony czas po zgaszeniu światła, najczęstszą przyczyną jest brak podłączenia stałej fazy (L) do wentylatora lub błędne podłączenie przewodu sygnałowego (LT/T). Pamiętaj, że wentylator z timerem potrzebuje stałego zasilania (L i N), aby jego wewnętrzny mechanizm mógł działać, a przewód LT/T jest tylko sygnałem aktywującym. Dokładnie sprawdź schemat podłączenia i poprawność wszystkich trzech połączeń.

Błąd #3: Ignorowanie instrukcji producenta dlaczego jest kluczowa?

Instrukcja obsługi dostarczona przez producenta jest najważniejszym źródłem informacji o Twoim konkretnym modelu wentylatora. Zawiera ona szczegółowe schematy podłączenia, specyficzne wymagania dotyczące zasilania, instrukcje konfiguracji timera lub higrostatu, a także kluczowe wskazówki dotyczące bezpieczeństwa. Zignorowanie tych zaleceń może prowadzić do uszkodzenia urządzenia, nieprawidłowego działania, a nawet utraty gwarancji. Zgodnie z informacjami dostępnymi na portalach takich jak Lazienkaplus.pl, instrukcja producenta jest absolutnie kluczowa.

Ostateczny test i konserwacja jak dbać o wentylator, by służył latami?

Po zakończeniu montażu i upewnieniu się, że wszystko zostało wykonane zgodnie z instrukcją, nadszedł czas na ostatnie sprawdzenie. Prawidłowe przetestowanie urządzenia oraz jego regularna konserwacja zapewnią jego długą i bezproblemową pracę.

Bezpieczne uruchomienie i test funkcjonalny

Po zakończeniu wszystkich prac, upewnij się, że wszystkie narzędzia zostały usunięte z okolicy instalacji. Następnie bezpiecznie przywróć zasilanie w skrzynce rozdzielczej. Teraz czas na test: włącz światło w łazience i obserwuj działanie wentylatora. Powinien uruchomić się natychmiast. Następnie zgaś światło. Jeśli masz wentylator standardowy, powinien się wyłączyć. Jeśli jest to model z timerem, powinien pracować jeszcze przez ustawiony czas. W przypadku wentylatora z higrostatem, możesz spróbować zwiększyć wilgotność w pomieszczeniu (np. przez chwilę gorącą wodę z kranu), aby sprawdzić, czy urządzenie reaguje. Upewnij się, że nie słychać żadnych niepokojących dźwięków ani nie występują nadmierne wibracje.

Przeczytaj również: Stylowy abażur DIY: Stwórz unikalną lampę krok po kroku

Regularne czyszczenie prosty sposób na cichą i wydajną pracę

Aby wentylator łazienkowy działał cicho, wydajnie i służył Ci przez wiele lat, regularne czyszczenie jest absolutnie niezbędne. Gromadzący się kurz i zanieczyszczenia mogą blokować łopatki wirnika, zmniejszać przepływ powietrza i powodować hałas. Zanim przystąpisz do czyszczenia, zawsze wyłącz zasilanie. Następnie delikatnie usuń kurz z kratki wentylacyjnej i łopatek wirnika za pomocą miękkiej szczotki lub odkurzacza z odpowiednią końcówką. Unikaj używania wody w pobliżu części elektrycznych urządzenia. Regularne, proste czyszczenie to najlepszy sposób na utrzymanie wentylatora w doskonałej kondycji.
