Jak podłączyć żyrandol z 4 kablami? Bezpieczny poradnik krok po kroku

Podłączenie żyrandola może wydawać się skomplikowanym zadaniem, zwłaszcza gdy z sufitu wystają cztery kable zamiast standardowych trzech. Nie jest to jednak powód do obaw, a wręcz przeciwnie taka instalacja otwiera drzwi do większych możliwości sterowania oświetleniem, często umożliwiając podział światła na dwie niezależne strefy. Ten przewodnik krok po kroku rozwieje wszelkie wątpliwości, zapewniając bezpieczne i prawidłowe podłączenie żyrandola, nawet jeśli nie masz doświadczenia w pracach elektrycznych.

Cztery kable z sufitu? To nie błąd, a większe możliwości oświetlenia!

Instalacja z czterema kablami wystającymi z sufitu to nowoczesne rozwiązanie, które daje większą elastyczność w sterowaniu oświetleniem. Jest to standard w wielu nowych instalacjach i pozwala na podłączenie żyrandola z podziałem na dwie strefy światła. Choć może to wydawać się bardziej skomplikowane, w rzeczywistości jest to bardzo praktyczne i otwiera nowe możliwości aranżacyjne.

Co oznacza instalacja z 4 przewodami i dlaczego to dobra wiadomość?

Instalacja z czterema przewodami z sufitu jest zazwyczaj przygotowana pod podwójny włącznik światła. Oznacza to, że masz do dyspozycji dwa przewody fazowe (L1 i L2), jeden przewód neutralny (N) oraz jeden przewód ochronny (PE). To dobra wiadomość, ponieważ umożliwia podłączenie żyrandola, który może być zapalany w częściach na przykład trzy żarówki jednym przyciskiem, a kolejne trzy drugim. Daje to kontrolę nad intensywnością i nastrojem oświetlenia w pomieszczeniu.

Dwie strefy światła: jak działa żyrandol podłączony do podwójnego włącznika?

Żyrandol dwustrefowy w połączeniu z podwójnym włącznikiem działa w prosty sposób. Każdy z przycisków włącznika steruje osobnym przewodem fazowym (L1 lub L2), co pozwala na niezależne włączanie i wyłączanie różnych sekcji żyrandola. Możesz na przykład włączyć tylko część żarówek dla nastrojowego światła, a następnie, w razie potrzeby, zapalić wszystkie dla pełnego oświetlenia. To rozwiązanie jest idealne do salonów, jadalni czy sypialni, gdzie chcemy mieć możliwość regulacji natężenia światła.

Zanim zaczniesz: Bezpieczeństwo to absolutny priorytet

Praca z prądem jest niebezpieczna i wymaga zachowania najwyższych środków ostrożności. Pominięcie jakiegokolwiek kroku bezpieczeństwa może prowadzić do porażenia prądem, pożaru lub uszkodzenia instalacji. Postępując zgodnie z poniższymi instrukcjami, zminimalizujesz ryzyko.

Krok 1: Jak całkowicie i bezpiecznie wyłączyć zasilanie w mieszkaniu?

1. Zlokalizuj skrzynkę z bezpiecznikami (rozdzielnicę elektryczną) w swoim mieszkaniu lub domu.
2. Zidentyfikuj bezpiecznik odpowiedzialny za obwód oświetleniowy w pomieszczeniu, w którym będziesz pracować. Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny wyłącznik prądu (tzw. "eska" lub "różnicówka"), który odcina zasilanie w całym obiekcie.
3. Upewnij się, że zasilanie jest wyłączone, próbując włączyć światło w pomieszczeniu.
4. Dodatkowo, użyj próbnika napięcia, aby potwierdzić brak prądu w przewodach wychodzących z sufitu (instrukcja w kolejnym podpunkcie).

Krok 2: Niezbędne narzędzia dlaczego próbnik napięcia to Twój najważniejszy pomocnik?

• Próbnik napięcia (tester): Służy do upewnienia się, że w przewodach nie ma napięcia przed dotknięciem ich, a także do identyfikacji przewodów fazowych. Jest absolutnie kluczowy dla Twojego bezpieczeństwa.
• Śrubokręty (płaski i krzyżakowy): Do odkręcania i dokręcania śrub w kostce instalacyjnej i mocowaniach żyrandola.
• Szczypce do ściągania izolacji: Do precyzyjnego przygotowania końcówek przewodów.
• Nóż monterski lub ostry nożyk: Do ewentualnego przygotowania przewodów.
• Kostki instalacyjne (złączki elektryczne): Do bezpiecznego łączenia przewodów.
• Drabina: Stabilna i bezpieczna do pracy na wysokości.
• Taśma izolacyjna: Do zabezpieczania nieużywanych przewodów.

Najczęstsze błędy, których musisz unikać podczas pracy z prądem

• Niewyłączenie zasilania przed rozpoczęciem pracy: To najprostsza droga do porażenia prądem. Zawsze pamiętaj o wyłączeniu bezpiecznika.
• Brak użycia próbnika napięcia do weryfikacji braku prądu: Nawet jeśli wyłączyłeś bezpiecznik, zawsze potwierdź brak napięcia próbnikiem.
• Ignorowanie przewodu ochronnego (żółto-zielonego): Podłączenie przewodu PE jest kluczowe dla bezpieczeństwa. Nigdy go nie pomijaj.
• Niewłaściwe zaizolowanie nieużywanych przewodów: Luźny lub niedostatecznie zaizolowany przewód może spowodować zwarcie.
• Niedokładne połączenia w kostkach instalacyjnych: Luzujące się połączenia prowadzą do iskrzenia, przegrzewania, a nawet pożaru.
• Praca w pośpiechu lub pod wpływem stresu: Skupienie i spokój to podstawa bezpiecznej pracy z elektrycznością.

Rozszyfruj kolory: Jak zidentyfikować przeznaczenie każdego z czterech kabli?

Znajomość kolorystyki przewodów elektrycznych jest podstawą bezpiecznego i prawidłowego podłączenia. W Polsce obowiązują określone normy, które ułatwiają identyfikację poszczególnych przewodów.

Standardowe kolory przewodów w polskich instalacjach (L, N, PE)

• Przewód fazowy (L, L1, L2): Najczęściej koloru brązowego, czarnego lub szarego. To w nich płynie prąd o napięciu 230V. Są to przewody "pod napięciem" po włączeniu włącznika.
• Przewód neutralny (N): Zawsze koloru niebieskiego. Służy do zamknięcia obwodu elektrycznego.
• Przewód ochronny (PE): Zawsze koloru żółto-zielonego. Jego podłączenie jest kluczowe dla bezpieczeństwa i ochrony przed porażeniem w razie awarii urządzenia (np. przebicia izolacji). Odpowiada za odprowadzenie prądu upływowego do ziemi.

Tajemniczy czwarty kabel: Rola drugiego przewodu fazowego (L2)

Praktyczny test: Jak użyć próbnika, by mieć 100% pewności, który kabel jest fazowy?

1. Upewnij się, że zasilanie w obwodzie jest włączone (TYLKO na czas testu, potem natychmiast wyłącz!).
2. Delikatnie dotknij końcówką próbnika napięcia metalowej części każdego z przewodów wychodzących z sufitu (oprócz ewidentnego żółto-zielonego).
3. Jeśli próbnik się zaświeci (lub wyda sygnał dźwiękowy, w zależności od modelu), oznacza to, że dotykasz przewodu fazowego (L1 lub L2).
4. Przewód, przy którym próbnik nie reaguje, to przewód neutralny (N).
5. Przewód żółto-zielony to zawsze ochronny (PE) i nie powinien być pod napięciem.
6. Po zidentyfikowaniu wszystkich przewodów, NATYCHMIAST wyłącz zasilanie w skrzynce bezpieczników przed przystąpieniem do dalszych prac.

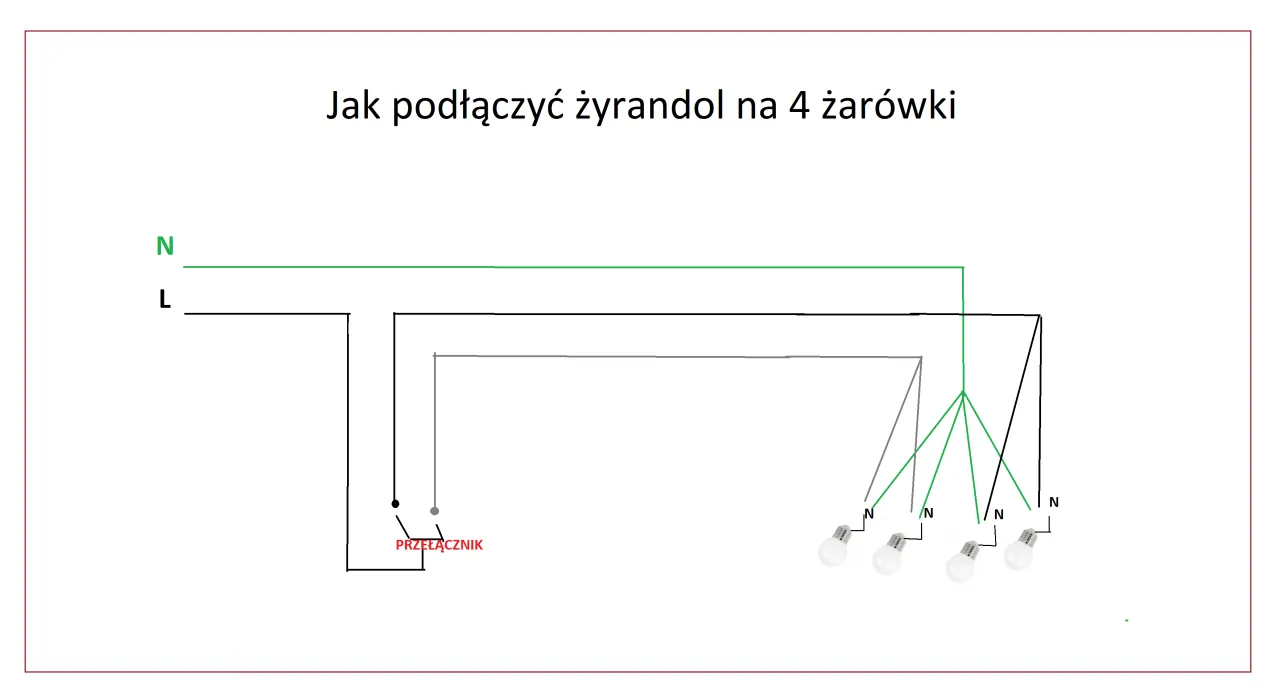

Schemat podłączenia żyrandola: Dwa najczęstsze scenariusze

Kluczem do sukcesu jest dopasowanie przewodów z sufitu do przewodów wychodzących z żyrandola. Poniżej przedstawiamy dwa najczęściej spotykane scenariusze podłączenia żyrandola do instalacji z czterema kablami.

Scenariusz A: Podłączanie żyrandola dwustrefowego do podwójnego włącznika (wykorzystanie wszystkich 4 kabli)

1. Identyfikacja przewodów w żyrandolu: Zazwyczaj żyrandole dwustrefowe mają dwa przewody fazowe (często oznaczone jako L1 i L2 lub po prostu dwa przewody w kolorach fazowych), jeden neutralny (N - niebieski) i jeden ochronny (PE - żółto-zielony).
2. Połączenie przewodów fazowych: Podłącz przewód fazowy L1 z sufitu do przewodu L1 żyrandola. Podłącz przewód fazowy L2 z sufitu do przewodu L2 żyrandola. Użyj kostek instalacyjnych.
3. Połączenie przewodu neutralnego: Podłącz niebieski przewód neutralny (N) z sufitu do niebieskiego przewodu neutralnego (N) żyrandola.
4. Połączenie przewodu ochronnego: Podłącz żółto-zielony przewód ochronny (PE) z sufitu do żółto-zielonego przewodu ochronnego (PE) żyrandola. Jest to niezwykle ważne dla bezpieczeństwa.
5. Sprawdzenie połączeń: Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone w kostkach.

Scenariusz B: Podłączanie standardowego żyrandola (3 kable) do instalacji z 4 kablami co zrobić z dodatkowym przewodem?

1. Identyfikacja przewodów: Zidentyfikuj przewody fazowe (L1, L2), neutralny (N) i ochronny (PE) w suficie za pomocą próbnika napięcia.
2. Połączenie przewodów fazowych: Wybierz jeden z przewodów fazowych z sufitu (np. L1) i podłącz go do przewodu fazowego żyrandola.
3. Izolacja nieużywanego przewodu fazowego: Drugi przewód fazowy z sufitu (np. L2) należy starannie zaizolować za pomocą kostki izolacyjnej lub kilku warstw taśmy izolacyjnej. Upewnij się, że nie ma możliwości jego przypadkowego kontaktu z innymi przewodami lub metalowymi elementami. Ten przewód pozostaje niepodłączony.
4. Połączenie przewodu neutralnego: Podłącz niebieski przewód neutralny (N) z sufitu do niebieskiego przewodu neutralnego (N) żyrandola.
5. Połączenie przewodu ochronnego: Podłącz żółto-zielony przewód ochronny (PE) z sufitu do żółto-zielonego przewodu ochronnego (PE) żyrandola.
6. Sprawdzenie połączeń: Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone w kostkach, a nieużywany przewód jest bezpiecznie zaizolowany.

Montaż krok po kroku: Od przygotowania przewodów po finalny test

Ten etap wymaga precyzji i prawidłowej kolejności działań. Skup się na każdym kroku, aby zapewnić bezpieczny i trwały montaż.

Przygotowanie końcówek kabli w suficie i w żyrandolu

1. Upewnij się, że zasilanie jest wyłączone.
2. Za pomocą szczypiec do ściągania izolacji, delikatnie usuń około 1-1,5 cm izolacji z końcówek każdego przewodu wychodzącego z sufitu. Uważaj, aby nie uszkodzić miedzianych żył.
3. Powtórz tę samą czynność dla przewodów wychodzących z żyrandola.
4. Jeśli przewody są wielożyłowe (składają się z wielu cienkich drucików), skręć je delikatnie, aby ułatwić wprowadzenie do kostki instalacyjnej i zapewnić lepszy kontakt.

Łączenie przewodów za pomocą kostki instalacyjnej jak zrobić to solidnie?

1. Wybierz odpowiednie kostki instalacyjne (złączki elektryczne) upewnij się, że są one przeznaczone do przewodów o danym przekroju i napięciu.
2. Wprowadź przygotowane końcówki przewodów (np. L1 z sufitu i L1 z żyrandola) do odpowiednich otworów w kostce.
3. Dokręć śruby w kostce za pomocą śrubokręta. Sprawdź, czy przewody są solidnie zamocowane i nie wysuwają się po delikatnym pociągnięciu. Połączenie musi być stabilne, aby uniknąć iskrzenia i przegrzewania.
4. Powtórz dla wszystkich par przewodów (L2, N, PE).

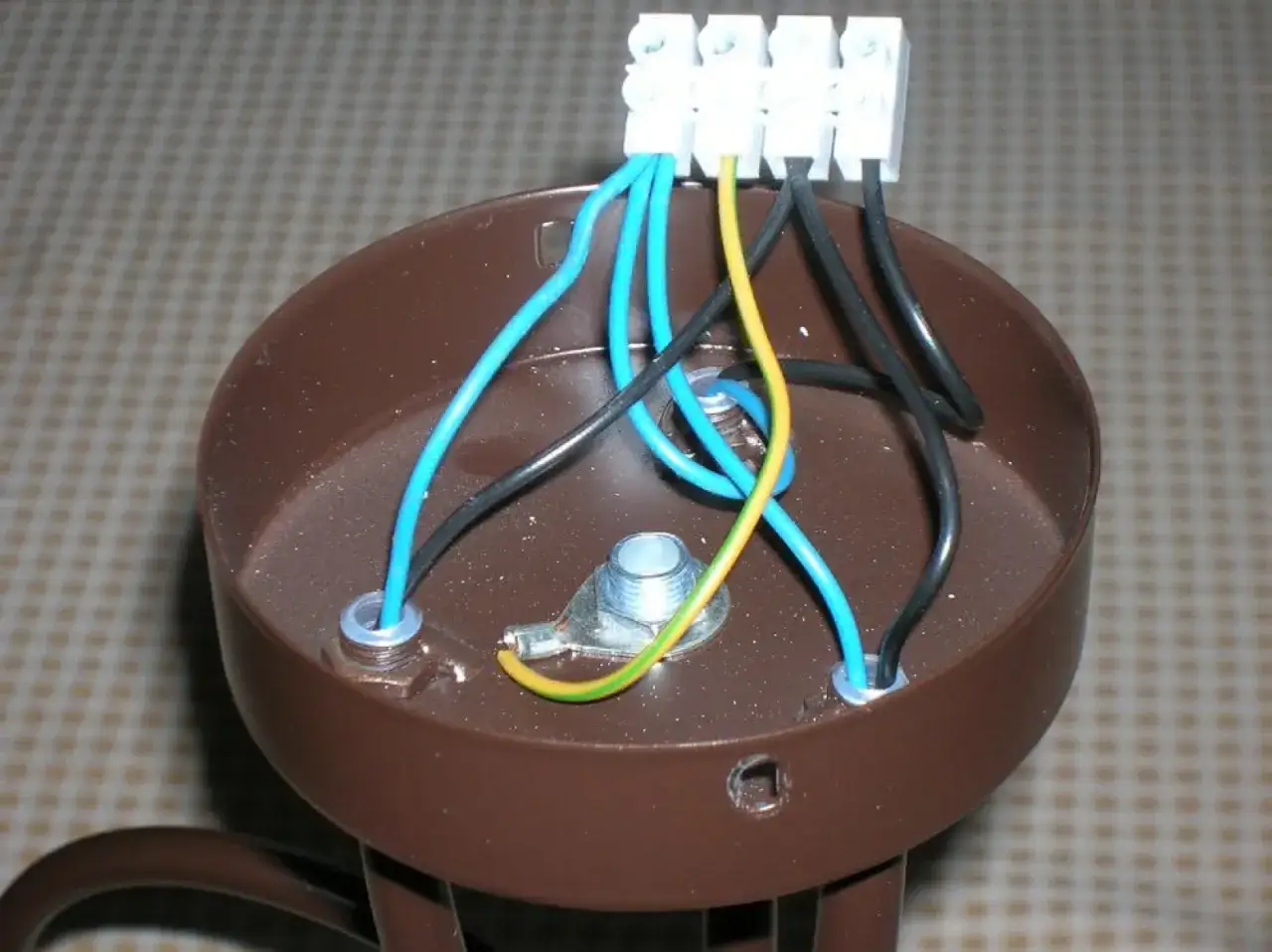

Prawidłowa kolejność łączenia: Faza do fazy, neutralny do neutralnego, ochronny do ochronnego

• Faza (L, L1, L2): Przewody fazowe z sufitu (brązowy, czarny, szary) łącz z przewodami fazowymi żyrandola. Jeśli masz dwie fazy, L1 z sufitu do L1 żyrandola, L2 z sufitu do L2 żyrandola.
• Neutralny (N): Niebieski przewód neutralny z sufitu łącz z niebieskim przewodem neutralnym żyrandola.
• Ochronny (PE): Żółto-zielony przewód ochronny z sufitu łącz z żółto-zielonym przewodem ochronnym żyrandola. Nigdy nie pomijaj tego połączenia!

Montaż korpusu lampy do sufitu i ukrycie połączeń

1. Po wykonaniu wszystkich połączeń, ostrożnie ułóż przewody i kostki instalacyjne w puszce sufitowej lub w korpusie żyrandola tak, aby nic nie było ściśnięte ani narażone na uszkodzenie.
2. Przymocuj korpus żyrandola do sufitu zgodnie z instrukcją producenta, używając odpowiednich kołków i wkrętów. Upewnij się, że jest stabilnie zamocowany.
3. Załóż klosze i żarówki.
4. Włącz zasilanie w skrzynce bezpieczników i przetestuj działanie żyrandola, używając włącznika.

Coś poszło nie tak? Najczęstsze problemy i ich rozwiązania

Nawet przy zachowaniu najwyższej staranności, czasem mogą pojawić się problemy. Poniżej znajdziesz najczęstsze usterki i proste rozwiązania, zawsze z naciskiem na bezpieczeństwo.

Dlaczego po podłączeniu żyrandol w ogóle nie świeci?

• Brak zasilania: Sprawdź, czy bezpiecznik w skrzynce jest włączony.
• Źle podłączony przewód fazowy: Upewnij się, że przewód fazowy (L) z sufitu jest prawidłowo połączony z przewodem fazowym żyrandola. Sprawdź, czy włącznik jest w pozycji "włączone".
• Źle podłączony przewód neutralny: Upewnij się, że przewód neutralny (N) jest prawidłowo połączony.
• Uszkodzone żarówki: Sprawdź, czy żarówki są sprawne i prawidłowo wkręcone.
• Uszkodzony żyrandol: Rzadziej, ale możliwe, że żyrandol ma wewnętrzne uszkodzenie.

Działa tylko jedna sekcja żarówek gdzie szukać błędu?

• Błąd w podłączeniu L1 lub L2: Sprawdź połączenia przewodów fazowych (L1 i L2) z sufitu do odpowiednich przewodów w żyrandolu. Być może jeden z przewodów fazowych żyrandola nie jest podłączony do fazy z sufitu lub jest podłączony do niewłaściwego przewodu.
• Problem z włącznikiem: Sprawdź, czy oba przyciski podwójnego włącznika działają prawidłowo.
• Usterka wewnętrzna żyrandola: Jeśli połączenia są prawidłowe, a problem nadal występuje, może to wskazywać na usterkę w okablowaniu wewnętrznym żyrandola.

Przeczytaj również: Stylowy abażur DIY: Stwórz unikalną lampę krok po kroku

Co robić, gdy po włączeniu światła wybija bezpiecznik?

• Zwarcie: Najczęstsza przyczyna. Oznacza to, że przewód fazowy (L) styka się z przewodem neutralnym (N) lub ochronnym (PE), lub że przewody są źle zaizolowane i dotykają się nawzajem.
• Sprawdź izolację: Dokładnie sprawdź wszystkie połączenia w kostkach instalacyjnych i upewnij się, że żadne nieizolowane końcówki przewodów nie stykają się ze sobą ani z metalowymi elementami żyrandola.
• Uszkodzony żyrandol: Jeśli po odłączeniu żyrandola i włączeniu bezpiecznika ten nie wybija, problem leży w żyrandolu.
• Przeciążenie obwodu: Rzadziej, ale możliwe, że zbyt wiele urządzeń jest podłączonych do tego samego obwodu, jednak w przypadku samego żyrandola jest to mało prawdopodobne.
