Podłącz żyrandol 2 żarówki krok po kroku: Poradnik DIY

Zanim zaczniesz: absolutne podstawy bezpieczeństwa i niezbędne narzędzia

Najważniejszą rzeczą podczas pracy z instalacją elektryczną jest Twoje bezpieczeństwo. Zanim cokolwiek zrobisz, musisz bezwzględnie wyłączyć zasilanie w skrzynce z bezpiecznikami. Pamiętaj, że samo wyłączenie włącznika na ścianie nie wystarczy to tylko przerywa obwód w jednym punkcie, a w przewodach nadal może płynąć prąd. Wyłączenie głównego bezpiecznika odetnie zasilanie w całym obwodzie, z którym będziesz pracować.

Do bezpiecznego i sprawnego podłączenia żyrandola będziesz potrzebować kilku podstawowych narzędzi:

• Próbnik napięcia niezbędne narzędzie do sprawdzenia, czy w przewodach jest prąd.
• Śrubokręt do odkręcania i dokręcania śrub w kostkach i mocowaniach.
• Ściągacz do izolacji ułatwi zdjęcie izolacji z końcówek przewodów.
• Kostka elektryczna służy do bezpiecznego i trwałego łączenia przewodów.

Użycie próbnika napięcia jest kluczowe. Oto jak to zrobić prawidłowo:

1. Upewnij się, że główny bezpiecznik jest wyłączony.
2. Dotknij końcówką próbnika każdego z przewodów, które wystają z sufitu.
3. Jeśli próbnik nie świeci i nie wydaje dźwięku, oznacza to, że w przewodach nie ma napięcia i możesz bezpiecznie przystąpić do pracy.
4. Jeśli próbnik zareaguje, natychmiast ponownie sprawdź główny bezpiecznik.

Po upewnieniu się, że zasilanie jest wyłączone, możesz przejść do identyfikacji przewodów. Zgodnie z danymi Oferteo.pl, kolory kabli elektrycznych w Polsce są ściśle określone normą PN-HD 308 S2: 2007, co ułatwia ich rozpoznanie.

Jak rozszyfrować kable w suficie? Przewodnik po kolorach i ich znaczeniu

Znajomość standardowych kolorów przewodów elektrycznych jest kluczowa dla bezpiecznego podłączenia żyrandola. W polskiej normie PN-HD 308 S2: 2007 przewody mają następujące znaczenie:

• Przewód fazowy (L): Może być w kolorze brązowym, czarnym lub szarym. Jest to przewód, który "dostarcza" prąd do urządzenia.
• Przewód neutralny (N): Zawsze w kolorze niebieskim. Jest to przewód, który zamyka obwód elektryczny.
• Przewód ochronny (PE): W kolorze żółto-zielonym. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku awarii; jest obecny w nowszych instalacjach.

Liczba przewodów wystających z sufitu powie Ci, jakie masz możliwości sterowania oświetleniem:

• Dwa przewody (L i N): To układ często spotykany w starszym budownictwie. W takim przypadku możliwe jest tylko jednoczesne zapalanie obu żarówek, ponieważ oba przewody są potrzebne do zamknięcia obwodu.
• Trzy przewody (L, N, PE): To standard w nowszych instalacjach z pojedynczym włącznikiem. Masz tu przewód fazowy, neutralny i ochronny. Funkcjonalność oświetlenia jest taka sama jak w przypadku dwóch przewodów (obie żarówki zapalają się razem), ale z dodatkowym zabezpieczeniem, jakim jest przewód ochronny.
• Trzy przewody (L1, L2, N): Taki układ spotkasz w instalacji przygotowanej pod włącznik podwójny (świecznikowy), który pozwala na niezależne sterowanie żarówkami. Brakuje tu przewodu ochronnego.
• Cztery przewody (L1, L2, N, PE): To najbardziej kompletna, nowoczesna instalacja. Pozwala ona na podłączenie żyrandola do włącznika podwójnego z zachowaniem pełnego bezpieczeństwa dzięki obecności przewodu ochronnego.

Teraz, gdy już wiesz, jakie przewody masz w suficie, możemy przejść do podłączenia. Zacznijmy od najprostszego scenariusza podłączenia żyrandola do pojedynczego włącznika.

Podłączamy żyrandol na 2 żarówki: instrukcja krok po kroku dla pojedynczego włącznika

Podłączenie żyrandola z dwiema żarówkami do pojedynczego włącznika jest stosunkowo proste i zazwyczaj oznacza, że obie żarówki będą zapalać się jednocześnie. Oto jak to zrobić w zależności od liczby przewodów w suficie:

Scenariusz 1: Instalacja z 2 przewodami (L i N)

1. Upewnij się, że zasilanie jest wyłączone, a przewody w suficie nie są pod napięciem.
2. W żyrandolu znajdź dwa przewody fazowe (zazwyczaj brązowe lub czarne, po jednym od każdej żarówki) i dwa przewody neutralne (zazwyczaj niebieskie, po jednym od każdej żarówki).
3. W kostce elektrycznej połącz oba przewody fazowe z żyrandola razem. Następnie podłącz tę połączoną parę do przewodu fazowego (brązowego, czarnego lub szarego) wystającego z sufitu.
4. W kostce elektrycznej połącz oba przewody neutralne z żyrandola razem. Podłącz tę połączoną parę do przewodu neutralnego (niebieskiego) wystającego z sufitu.
5. Upewnij się, że wszystkie połączenia w kostce są mocne i stabilne.

Scenariusz 2: Instalacja z 3 przewodami (L, N, PE)

1. Postępuj analogicznie jak w scenariuszu 1, z tą różnicą, że masz dodatkowy przewód ochronny.
2. W kostce elektrycznej połącz oba przewody fazowe z żyrandola razem i podłącz je do przewodu fazowego (L) z sufitu.
3. W kostce elektrycznej połącz oba przewody neutralne z żyrandola razem i podłącz je do przewodu neutralnego (N) z sufitu.
4. Jeśli żyrandol posiada przewód ochronny (żółto-zielony), podłącz go do przewodu ochronnego (PE) wystającego z sufitu.
5. Sprawdź, czy wszystkie połączenia są pewne.

W obu przypadkach, po podłączeniu, obie żarówki będą zapalać się jednocześnie po włączeniu pojedynczego włącznika. Jeśli jednak chcesz mieć możliwość zapalania żarówek osobno, potrzebny będzie włącznik podwójny i odpowiednia instalacja.

Chcę zapalać żarówki osobno! Jak podłączyć żyrandol do podwójnego włącznika?

Możliwość niezależnego zapalania jednej lub obu żarówek w żyrandolu to funkcja dostępna dzięki włącznikowi podwójnemu, zwanemu też świecznikowym. Aby ją zrealizować, w suficie musisz mieć co najmniej trzy przewody: dwa przewody fazowe (oznaczone jako L1 i L2) oraz jeden przewód neutralny (N). Pełne bezpieczeństwo i funkcjonalność zapewnia instalacja czteroprzewodowa (L1, L2, N, PE).

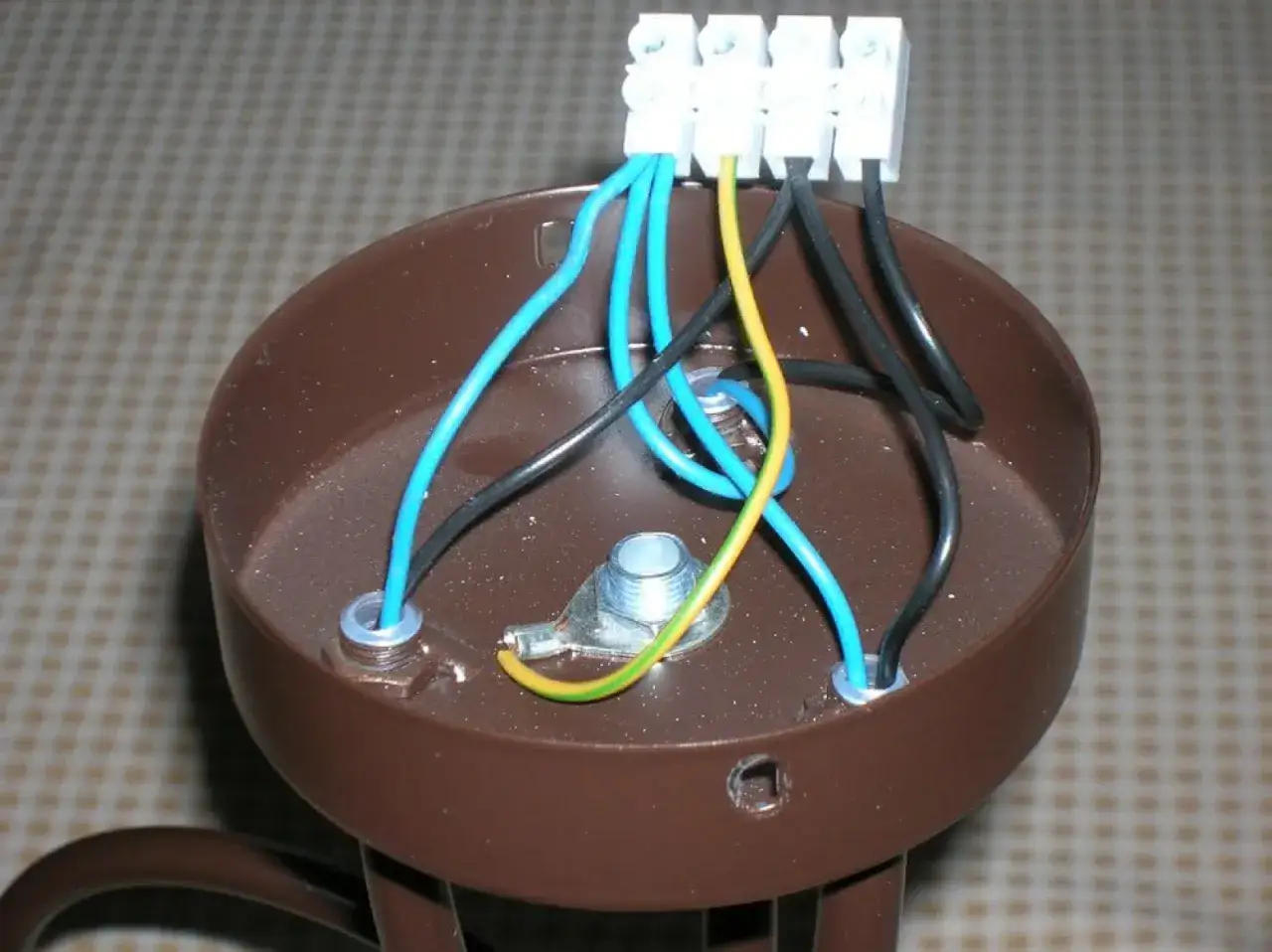

Oto jak należy przygotować i podłączyć żyrandol:

• Grupowanie przewodów w żyrandolu: Najpierw przygotuj żyrandol. Przewody neutralne od obu żarówek (zazwyczaj niebieskie) należy połączyć ze sobą w kostce elektrycznej. Tę połączoną parę podłącz do przewodu neutralnego (N) wystającego z sufitu.
• Podłączenie przewodów fazowych: Następnie przewód fazowy od pierwszej żarówki (zazwyczaj brązowy lub czarny) podłącz do pierwszego przewodu fazowego z sufitu (L1). Przewód fazowy od drugiej żarówki podłącz do drugiego przewodu fazowego z sufitu (L2).

Teraz omówmy konkretne schematy podłączenia:

Instalacja 3-przewodowa (L1, L2, N)

W tym przypadku postępujesz dokładnie według powyższego opisu grupowania przewodów. Przewody neutralne żarówek łączysz razem i podłączasz do niebieskiego przewodu (N) z sufitu. Przewód fazowy pierwszej żarówki podłączasz do L1 z sufitu, a przewód fazowy drugiej żarówki do L2 z sufitu. Pamiętaj, że w tym wariancie nie ma przewodu ochronnego.

Przeczytaj również: Jak podłączyć wentylator łazienkowy do światła? Poradnik krok po kroku

Instalacja 4-przewodowa (L1, L2, N, PE)

Jest to najbardziej zalecany wariant. Postępujesz identycznie jak w instalacji 3-przewodowej, ale dodatkowo podłączasz przewód ochronny (PE) z sufitu (żółto-zielony) do odpowiedniego zacisku w żyrandolu (jeśli taki jest). Zapewnia to najwyższy poziom bezpieczeństwa.

Po wykonaniu połączeń, upewnij się, że są one solidne i bezpieczne. Teraz możesz przejść do montażu żyrandola.

Montaż i ostatnie poprawki: co zrobić po połączeniu kabli?

Po prawidłowym połączeniu wszystkich przewodów w kostce elektrycznej, czas na montaż żyrandola i ostatnie sprawdzenie. Oto co należy zrobić:

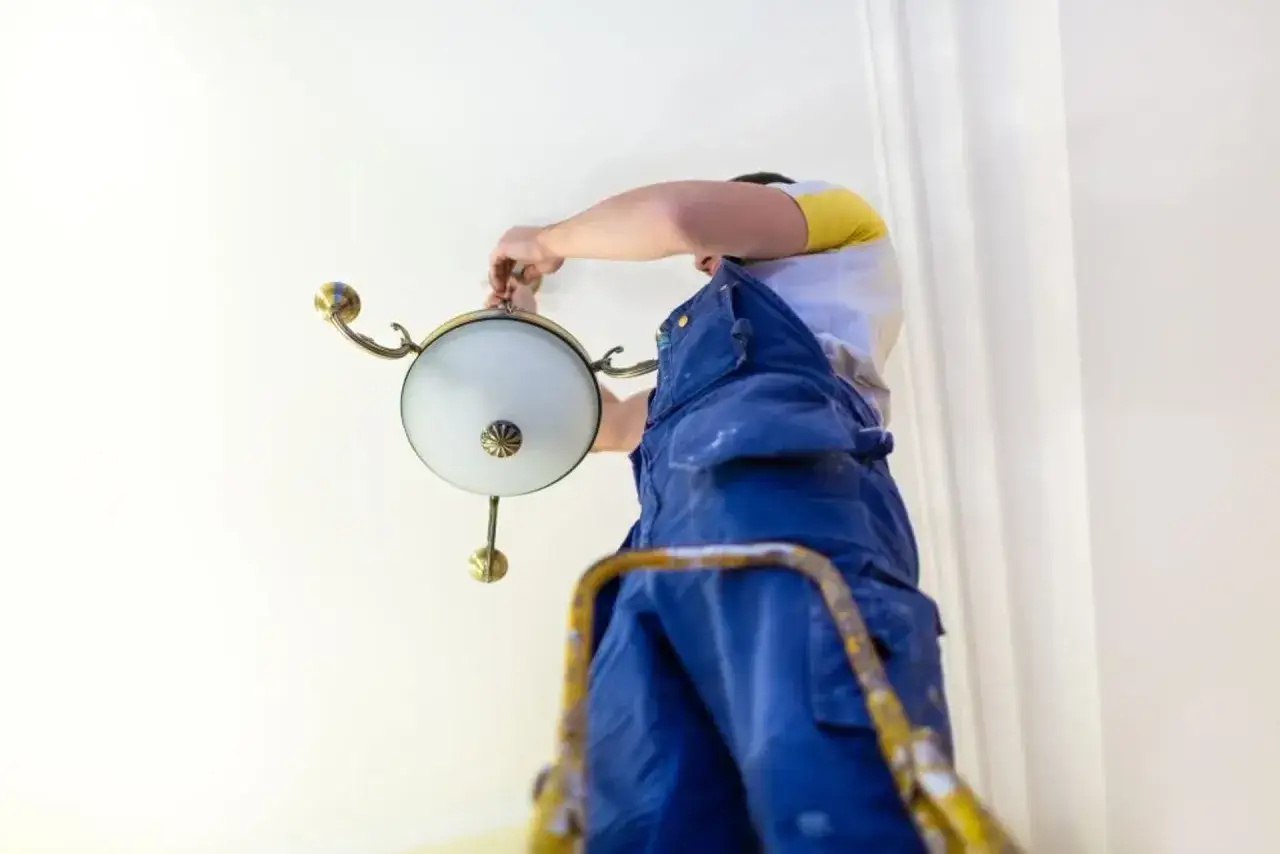

1. Bezpieczny montaż żyrandola: Ostrożnie umieść połączone przewody w puszce montażowej lub tam, gdzie są schowane. Następnie zamocuj żyrandol do sufitu zgodnie z instrukcją producenta, upewniając się, że jest stabilnie przytwierdzony.
2. "Test generalny": Po zamontowaniu żyrandola, wróć do skrzynki z bezpiecznikami i włącz zasilanie dla obwodu oświetleniowego.
3. Sprawdzenie działania: Przejdź do włącznika (lub włączników) i sprawdź działanie żyrandola. Jeśli masz pojedynczy włącznik, obie żarówki powinny zapalić się po jego włączeniu. Jeśli masz włącznik podwójny, sprawdź, czy możesz zapalać poszczególne żarówki niezależnie, a także obie naraz.

Jeśli wszystko działa poprawnie, gratulacje! Samodzielnie podłączyłeś żyrandol.

Jeśli jednak żyrandol nie świeci lub działa nieprawidłowo, nie panikuj. Oto kilka najczęstszych problemów i ich rozwiązań:

• Żyrandol nie świeci wcale:
  • Sprawdź, czy główny bezpiecznik jest włączony.
  • Upewnij się, że żarówki są prawidłowo wkręcone i sprawne (możesz je przetestować w innym miejscu).
  • Ponownie sprawdź wszystkie połączenia w kostce elektrycznej czy przewody są dobrze dokręcone i nie wysuwają się.
• Świeci tylko jedna żarówka (przy włączniku pojedynczym):
  • Najprawdopodobniej problem leży w połączeniu przewodów fazowych lub neutralnych w żyrandolu lub w kostce. Sprawdź, czy oba przewody fazowe żyrandola są połączone razem i podłączone do fazy z sufitu, a oba neutralne do neutralnego.
• Nie działa niezależne zapalanie żarówek (przy włączniku podwójnym):
  • Upewnij się, że masz podłączone dwa przewody fazowe (L1, L2) z sufitu do odpowiednich przewodów fazowych żarówek w żyrandolu.
  • Sprawdź, czy przewody neutralne obu żarówek są poprawnie połączone razem i podłączone do przewodu neutralnego (N) z sufitu.
  • Możliwe, że włącznik podwójny jest uszkodzony lub nieprawidłowo podłączony.
• Przewód ochronny nie jest podłączony:
  • Jeśli Twoja instalacja posiada przewód ochronny (żółto-zielony), a żyrandol również ma taki zacisk, upewnij się, że są one połączone. Brak tego połączenia nie wpłynie na działanie światła, ale obniży poziom bezpieczeństwa.

Jeśli po wykonaniu tych kroków problem nadal występuje, warto skonsultować się z wykwalifikowanym elektrykiem.
