Jak zamontować włącznik schodowy? Samouczek krok po kroku

Montaż włącznika schodowego to popularne i niezwykle praktyczne rozwiązanie, które zrewolucjonizuje sposób, w jaki korzystasz z oświetlenia w swoim domu. Pozwala na wygodne sterowanie jednym punktem świetlnym z dwóch różnych miejsc, co jest nieocenione zwłaszcza w takich miejscach jak klatki schodowe. Ale to nie tylko kwestia wygody odpowiednio zainstalowana i działająca instalacja schodowa znacząco podnosi poziom bezpieczeństwa, eliminując potrzebę poruszania się po ciemku.

Włącznik schodowy: dlaczego to rozwiązanie jest niezbędne dla Twojej wygody i bezpieczeństwa

W codziennym życiu często nie doceniamy prostych rozwiązań, które znacząco wpływają na nasz komfort i bezpieczeństwo. Instalacja schodowa z włącznikami schodowymi jest jednym z takich udogodnień. Pozwala na płynne zarządzanie oświetleniem, co przekłada się na codzienne, drobne, ale istotne usprawnienia.

Czym jest włącznik schodowy i jak ułatwia życie w domu?

Włącznik schodowy to urządzenie elektryczne, które umożliwia włączanie i wyłączanie tego samego źródła światła z dwóch różnych punktów. Wyobraź sobie sytuację: wchodzisz po schodach do sypialni na piętrze. Włączasz światło na dole, a gdy docierasz na górę, możesz je zgasić, nie musząc wracać do punktu wyjścia. To właśnie zasada działania instalacji schodowej prosty mechanizm, który znacząco podnosi komfort użytkowania przestrzeni mieszkalnej. Eliminując potrzebę powrotu do poprzedniego włącznika, oszczędzasz czas i unikasz potencjalnych niebezpieczeństw związanych z poruszaniem się po niedoświetlonych schodach.

Kiedy klasyczny włącznik to za mało? Typowe zastosowania instalacji schodowej

Instalacja schodowa to nie tylko domena klatek schodowych. Jej zastosowanie jest znacznie szersze i obejmuje wiele miejsc, gdzie sterowanie oświetleniem z dwóch punktów jest niezwykle wygodne i praktyczne:

• Klatki schodowe (góra i dół).
• Długie korytarze, które można oświetlić na początku i na końcu.
• Duże pomieszczenia z dwoma wejściami, np. salon czy pokój dzienny.
• Garaże z dwoma wejściami, umożliwiające zapalenie światła po wejściu i zgaszenie po wyjściu.

W każdym z tych przypadków, możliwość sterowania światłem z dwóch niezależnych punktów znacząco podnosi funkcjonalność i bezpieczeństwo użytkowania danej przestrzeni.

Zanim zaczniesz: Absolutne podstawy, których nie wolno ignorować

Prace elektryczne, nawet te pozornie proste, zawsze niosą ze sobą ryzyko. Dlatego kluczowe jest, aby przed przystąpieniem do jakichkolwiek działań związanych z montażem włącznika schodowego, bezwzględnie przestrzegać zasad bezpieczeństwa. Ignorowanie tych zasad może prowadzić do poważnych konsekwencji, od uszkodzenia instalacji po groźne porażenie prądem.

Bezpieczeństwo przede wszystkim: Jak prawidłowo i skutecznie odłączyć zasilanie?

To najważniejszy krok, którego nie można pominąć. Prawidłowe odłączenie zasilania gwarantuje, że podczas pracy nie będziesz narażony na niebezpieczeństwo. Postępuj zgodnie z poniższymi instrukcjami:

1. Zlokalizuj odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy. Zazwyczaj obwody są opisane, co ułatwia identyfikację. Jeśli nie masz pewności, który obwód odpowiada za dane oświetlenie, możesz potrzebować pomocy drugiej osoby, która będzie potwierdzać, które światło gaśnie po wyłączeniu danego bezpiecznika.
2. Wyłącz zasilanie dla danego obwodu. Przełącz bezpiecznik w pozycję "OFF" lub podnieś dźwignię wyłącznika nadprądowego.
3. Za pomocą próbnika napięcia (neonowego lub cyfrowego) upewnij się, że w przewodach nie ma prądu. To kluczowy etap weryfikacji. Dotknij końcówką próbnika każdego przewodu, z którym będziesz pracować. Wskaźnik próbnika nie powinien się zapalić ani wydać żadnego sygnału. Sprawdź to zarówno w puszce, jak i na zaciskach włącznika.
4. Oznacz wyłączony obwód. Możesz użyć taśmy lub karteczki, aby zaznaczyć, że dany bezpiecznik jest wyłączony. Zapobiegnie to przypadkowemu włączeniu zasilania przez inną osobę w domu.

Pamiętaj, że nawet po wyłączeniu głównego zasilania, w przewodach może znajdować się tzw. napięcie indukowane. Dlatego użycie próbnika jest absolutnie niezbędne.

Kompletna lista narzędzi i materiałów: sprawdź, co musisz mieć pod ręką

Aby montaż przebiegł sprawnie i zgodnie z planem, warto przygotować wszystkie niezbędne narzędzia i materiały z wyprzedzeniem. Oto lista rzeczy, które przydadzą Ci się podczas pracy:

• Próbniki napięcia (neonowy do szybkiego sprawdzenia obecności napięcia oraz cyfrowy miernik do dokładniejszych pomiarów).
• Wkrętaki izolowane (płaskie i krzyżakowe o różnych rozmiarach, dopasowane do śrub w osprzęcie i puszkach).
• Ściągacz do izolacji przewodów (narzędzie to pozwala precyzyjnie usunąć izolację z końcówek przewodów, nie uszkadzając ich).
• Szczypce uniwersalne i boczne (przydatne do przytrzymywania, zginania i odcinania przewodów).
• Złączki instalacyjne (np. popularne złączki typu Wago, które zapewniają szybkie i bezpieczne połączenie przewodów) lub dobrej jakości taśma izolacyjna.
• Puszki instalacyjne (jeśli nie są jeszcze zamontowane lub wymagają wymiany).
• Włączniki schodowe (dwa sztuki, upewnij się, że są przeznaczone do instalacji schodowej).
• Przewody elektryczne (jeśli Twoja instalacja wymaga uzupełnienia lub wymiany, upewnij się, że mają odpowiedni przekrój i są zgodne z normami).

Klucz do sukcesu: Rozszyfrowanie oznaczeń i kolorów przewodów elektrycznych

Zrozumienie standardowych oznaczeń kolorystycznych przewodów oraz symboli na włącznikach jest kluczowe dla prawidłowego podłączenia instalacji. Oto podstawowe informacje:

Na włącznikach schodowych zazwyczaj spotkasz następujące oznaczenia: jeden zacisk wejściowy, często oznaczony literą "L" lub symbolem strzałki skierowanej do wewnątrz włącznika. Pozostałe dwa zaciski to wyjścia, do których podłącza się przewody korespondencyjne. Mogą być oznaczone strzałkami skierowanymi na zewnątrz, numerami (np. 1, 2, 3) lub innymi symbolami wskazującymi na połączenie między nimi.

Jak działa instalacja schodowa? Zrozum schemat, zanim dotkniesz przewodów

Zanim przystąpisz do fizycznego montażu, kluczowe jest zrozumienie, jak działa instalacja schodowa. Pozwoli Ci to nie tylko na poprawne wykonanie połączeń, ale także na łatwiejsze diagnozowanie ewentualnych problemów w przyszłości. Wiedza o zasadzie działania to fundament bezpiecznej i funkcjonalnej instalacji.

Zasada działania połączenia schodowego w prostych słowach

Instalacja schodowa opiera się na sprytnym przełączaniu ścieżek przepływu prądu. Każdy włącznik schodowy ma dwa położenia, a w każdym z nich łączy on zacisk wejściowy z jednym z dwóch pozostałych zacisków wyjściowych. Kiedy oba włączniki są w tym samym położeniu (np. oba "w górę" lub oba "w dół"), obwód jest zamknięty i światło się świeci. Gdy jedno z nich zostanie przełączone, ścieżka prądu zostaje przerwana, a światło gaśnie. I odwrotnie jeśli światło jest zgaszone, przełączenie jednego z włączników spowoduje jego zapalenie. To właśnie ta możliwość zmiany stanu obwodu z dwóch niezależnych punktów sprawia, że instalacja jest tak wygodna.

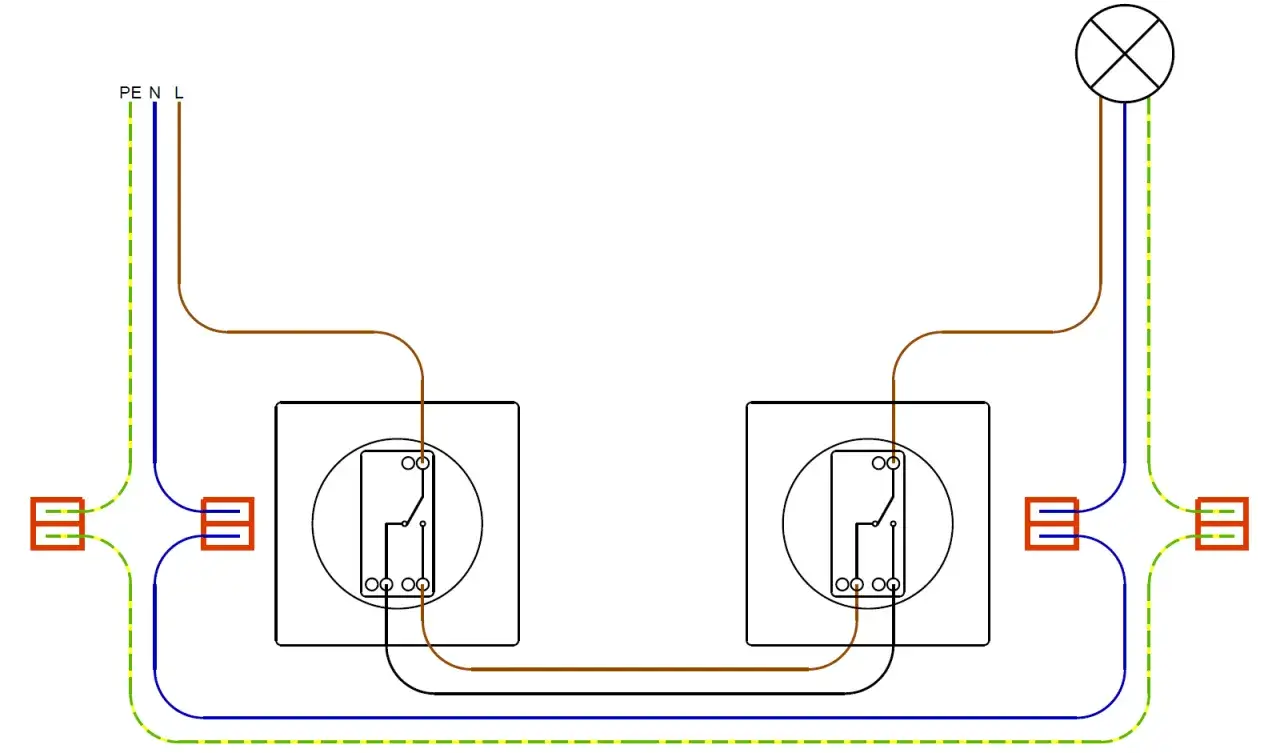

Najpopularniejszy schemat połączeniowy dla jednego punktu świetlnego: wizualizacja krok po kroku

Najczęściej spotykany schemat instalacji schodowej obejmuje dwa włączniki schodowe i jedną lampę. Oto jak krok po kroku wygląda połączenie:

1. Przewód fazowy (L) z zasilania podłącz do zacisku wejściowego pierwszego włącznika schodowego (tego, który znajduje się bliżej źródła zasilania). Zazwyczaj jest on oznaczony literą "L" lub strzałką skierowaną do wewnątrz.
2. Z dwóch pozostałych zacisków pierwszego włącznika (tzw. zacisków korespondencyjnych) wyprowadź dwa przewody.
3. Przewody korespondencyjne poprowadź do drugiego włącznika schodowego i podłącz je do jego dwóch zacisków korespondencyjnych. Ważne jest, aby zachować spójność jeśli z pierwszego włącznika wyszedłeś przewodem "A" do zacisku "1", to do zacisku "1" w drugim włączniku podłącz ten sam przewód "A".
4. Z zacisku wyjściowego drugiego włącznika (tego, który jest połączony z pozostałymi dwoma przewodami korespondencyjnymi) poprowadź przewód fazowy do oprawy oświetleniowej.
5. Przewód neutralny (N) oraz ochronny (PE) poprowadź bezpośrednio z zasilania do oprawy oświetleniowej. Te przewody nie przechodzą przez włączniki schodowe.

Pamiętaj, że przewód ochronny (PE) jest kluczowy dla bezpieczeństwa i musi być podłączony do odpowiedniego zacisku w oprawie oświetleniowej, jeśli jest ona w niego wyposażona.

Montaż włącznika schodowego krok po kroku: przewodnik dla początkujących

Teraz, gdy rozumiesz zasadę działania i masz przygotowane narzędzia, możemy przejść do praktycznego montażu. Pamiętaj o zachowaniu szczególnej ostrożności i dokładności na każdym etapie.

Krok 1: Przygotowanie puszek instalacyjnych i identyfikacja przewodów

Zacznij od przygotowania miejsca montażu. Upewnij się, że puszki instalacyjne (podtynkowe lub natynkowe) są solidnie zamocowane i gotowe do przyjęcia osprzętu. Po upewnieniu się, że zasilanie jest odłączone (patrz sekcja o bezpieczeństwie!), zidentyfikuj przewody wychodzące z puszek. Używając próbnika napięcia, zlokalizuj przewód fazowy (L), neutralny (N) i ochronny (PE). W przypadku instalacji schodowej, z puszek, w których będą montowane włączniki, będą wychodzić również przewody korespondencyjne ich identyfikacja polega na tym, że łączą one obie puszki włączników.

Krok 2: Podłączanie pierwszego włącznika schodowego (zasilającego)

Przejdźmy do podłączenia pierwszego włącznika. Jest to zazwyczaj ten, do którego dociera zasilanie:

1. Podłącz przewód fazowy (L, np. brązowy) z zasilania do zacisku wejściowego włącznika. Ten zacisk jest zazwyczaj oznaczony literą "L" lub symbolem strzałki skierowanej do wewnątrz. Upewnij się, że przewód jest dobrze osadzony w zacisku.
2. Podłącz dwa przewody korespondencyjne do pozostałych dwóch zacisków włącznika. Zaciski te są często oznaczone strzałkami skierowanymi na zewnątrz lub numerami.
3. Upewnij się, że wszystkie połączenia są solidne i bezpieczne. Delikatne pociągnięcie za przewód powinno potwierdzić jego stabilność w zacisku.

Krok 3: Łączenie przewodów korespondencyjnych między włącznikami

Teraz czas na połączenie obu włączników za pomocą przewodów korespondencyjnych. Kluczowe jest, aby zachować spójność połączeń. Przewody, które wyprowadziłeś z zacisków korespondencyjnych pierwszego włącznika, muszą zostać podłączone do analogicznych zacisków w drugim włączniku. Jeśli w pierwszym włączniku użyłeś zacisków oznaczonych np. jako "1" i "2", to w drugim włączniku te same przewody podłącz do zacisków "1" i "2". Ta symetria jest niezbędna do prawidłowego działania instalacji.

Krok 4: Podłączanie drugiego włącznika schodowego (prowadzącego do lampy)

Drugi włącznik schodowy jest elementem łączącym instalację z punktem świetlnym:

1. Podłącz dwa przewody korespondencyjne do dwóch zacisków korespondencyjnych drugiego włącznika. Pamiętaj o zachowaniu tej samej logiki połączeń, co w kroku poprzednim.
2. Podłącz przewód fazowy prowadzący do lampy do zacisku wyjściowego włącznika. Ten zacisk jest często oznaczony literą "L" lub strzałką skierowaną na zewnątrz.
3. Upewnij się, że wszystkie połączenia są solidne i bezpieczne.

Krok 5: Ostateczne sprawdzenie połączeń i montaż osprzętu w puszkach

Zanim zamkniesz puszkę, dokonaj ostatniego wizualnego sprawdzenia wszystkich połączeń. Upewnij się, że żaden przewód nie jest uszkodzony, a izolacja jest prawidłowo zdjęta. Następnie ostrożnie umieść przewody w puszce, unikając ich zgniecenia. Zamontuj włączniki w puszkach, przykręcając je do ramki montażowej. Na koniec załóż ramki ozdobne i klawisze włączników. Upewnij się, że wszystko jest równo i estetycznie zamontowane.

Coś poszło nie tak? Diagnoza i naprawa najczęstszych błędów montażowych

Nawet przy zachowaniu największej staranności, czasami pojawiają się problemy. Nie przejmuj się większość błędów montażowych można zdiagnozować i naprawić. Pamiętaj jednak, że przed każdą interwencją należy ponownie odłączyć zasilanie!

Światło działa tylko w jednej konfiguracji: co to oznacza?

Jeśli zauważysz, że światło działa tylko wtedy, gdy oba włączniki są w określonej pozycji, a zmiana położenia jednego z nich nie przynosi efektu, najprawdopodobniej problem leży w przewodach korespondencyjnych. Mogły zostać nieprawidłowo podłączone w jednym z włączników na przykład pomylono zaciski lub jeden z przewodów jest luźny. Sprawdź dokładnie połączenia korespondencyjne w obu włącznikach, upewniając się, że są one podłączone do odpowiednich zacisków i są stabilne.

Włącznik nie reaguje: gdzie szukać przyczyny?

Gdy włącznik w ogóle nie reaguje, a światło się nie zapala, przyczyna może leżeć w kilku miejscach. Oto lista potencjalnych problemów:

• Brak zasilania w obwodzie. Sprawdź, czy bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy nie jest wyłączony.
• Luźne połączenie przewodu fazowego (L) na wejściu do pierwszego włącznika. Przewód fazowy musi być solidnie podłączony do zacisku wejściowego pierwszego włącznika.
• Uszkodzony włącznik. Choć rzadziej, zdarza się, że nowy włącznik jest wadliwy.
• Pomylenie przewodu fazowego z neutralnym lub ochronnym. To bardzo poważny błąd, który może prowadzić do uszkodzenia sprzętu lub porażenia prądem.
• Nieprawidłowe podłączenie przewodów korespondencyjnych. Jak wspomniano wcześniej, błędy w tym obszarze mogą uniemożliwić działanie.

Błędy, których należy unikać: pomylenie przewodów N, L i korespondencyjnych

Największym zagrożeniem podczas montażu jest pomylenie przewodów. Podłączenie przewodu neutralnego (N) do zacisku, gdzie powinien być przewód fazowy (L), lub odwrotnie, może prowadzić do nieprawidłowego działania instalacji, a co gorsza do porażenia prądem przy dotknięciu obudowy lampy, która nie jest prawidłowo uziemiona. Przewody korespondencyjne również muszą być podłączone w odpowiedni sposób. Zawsze dokładnie sprawdzaj oznaczenia i kolory przewodów przed podłączeniem.

Dwa włączniki to za mało? Kiedy potrzebujesz włącznika krzyżowego

Instalacja schodowa jest idealna do sterowania światłem z dwóch miejsc. Ale co, jeśli potrzebujesz więcej punktów kontrolnych? W tym momencie na scenę wkracza włącznik krzyżowy.

Czym różni się włącznik schodowy od krzyżowego?

Kluczowa różnica tkwi w budowie i funkcji. Podczas gdy włącznik schodowy pozwala na sterowanie z dwóch punktów, włącznik krzyżowy umożliwia rozszerzenie tej możliwości na trzy lub więcej miejsc. Oto porównanie:

Jak rozbudować instalację o trzeci (i kolejny) punkt sterowania światłem?

Aby dodać trzeci punkt sterowania, potrzebujesz jednego włącznika krzyżowego. Instaluje się go pomiędzy dwoma włącznikami schodowymi. Przewody korespondencyjne, które wcześniej biegły bezpośrednio między włącznikami schodowymi, teraz są podłączane do włącznika krzyżowego. Włącznik krzyżowy ma cztery zaciski: dwa wejściowe i dwa wyjściowe. Przewody korespondencyjne z pierwszego włącznika schodowego podłącza się do zacisków wejściowych włącznika krzyżowego, a z zacisków wyjściowych włącznika krzyżowego wyprowadza się nowe przewody korespondencyjne do drugiego włącznika schodowego. Każdy kolejny punkt sterowania wymaga dodania kolejnego włącznika krzyżowego w szeregu, pomiędzy istniejącymi włącznikami.

Finalny test i uruchomienie: upewnij się, że wszystko działa perfekcyjnie

Po zakończeniu montażu i upewnieniu się, że wszystko jest poprawnie podłączone, nadchodzi czas na ostatni, kluczowy etap przetestowanie instalacji.

Jak bezpiecznie przywrócić zasilanie i przetestować instalację?

Gdy masz pewność, że wszystkie połączenia są wykonane zgodnie ze schematem i osprzęt jest zamontowany:

1. Upewnij się, że wszystkie włączniki są prawidłowo zamontowane i zabezpieczone. Klawisze powinny być na miejscu, a ramki ozdobne zamocowane.
2. Przywróć zasilanie w obwodzie. Włącz bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy.
3. Przetestuj każdy włącznik schodowy. Włącz światło z jednego miejsca, a następnie spróbuj je zgasić z drugiego. Powtórz tę czynność kilkukrotnie, sprawdzając wszystkie możliwe kombinacje pozycji włączników. Upewnij się, że światło reaguje prawidłowo niezależnie od tego, w jakiej pozycji znajdują się oba włączniki.

Przeczytaj również: Jaki klej do kamienia dekoracyjnego? Wybierz mądrze!

Kiedy dla własnego bezpieczeństwa lepiej wezwać elektryka?

Choć samodzielny montaż włącznika schodowego jest często możliwy, istnieją sytuacje, w których lepiej zaufać profesjonaliście. Bezpieczeństwo jest najważniejsze, dlatego jeśli:

• Nie masz pewności co do swoich umiejętności lub bezpieczeństwa wykonanej instalacji.
• Po przywróceniu zasilania zauważysz iskry, dym, poczujesz nietypowy zapach lub usłyszysz dziwne dźwięki natychmiast odłącz zasilanie i wezwij elektryka.
• Światło nie działa wcale lub działa nieprawidłowo, a Ty nie jesteś w stanie zdiagnozować i naprawić problemu.
• Instalacja wymaga jakichkolwiek modyfikacji w rozdzielnicy elektrycznej lub jest bardzo stara i wymaga kompleksowej oceny stanu technicznego.

W takich przypadkach lepiej nie ryzykować i powierzyć zadanie wykwalifikowanemu specjaliście. Według danych Citrono.pl, nieprawidłowo wykonane instalacje elektryczne są jedną z głównych przyczyn pożarów w budynkach mieszkalnych.
